Конструкція «холодної» металевої покрівлі складається з наступних елементів:
- покрівельні ЛСТК-профілі, які монтуються на несучі елементи каркаса (балки, ферми);
- профнастил покрівельний – Т20К, Т35, Т40, Т57 або Т60;
- металочерепиця;
- фальцева покрівля.
Вибір покрівельних ЛСТК-профілів залежить від кроку несучих елементів каркасу (ферм, балок, крокв). Підбір грунтується на несучих властивостях ЛСТК-профілів, зазначених у відповідних каталогах.
При кроці опор до 2 м, компанія «Прушиньскі» рекомендує застосовувати холоднокатаний оцинкований омега-профіль.

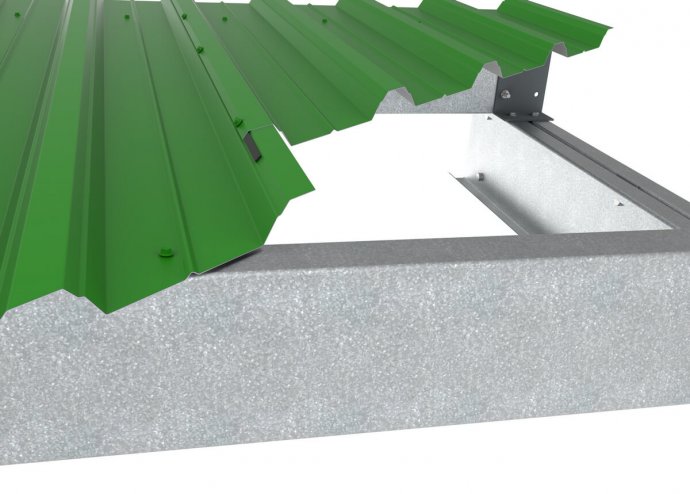

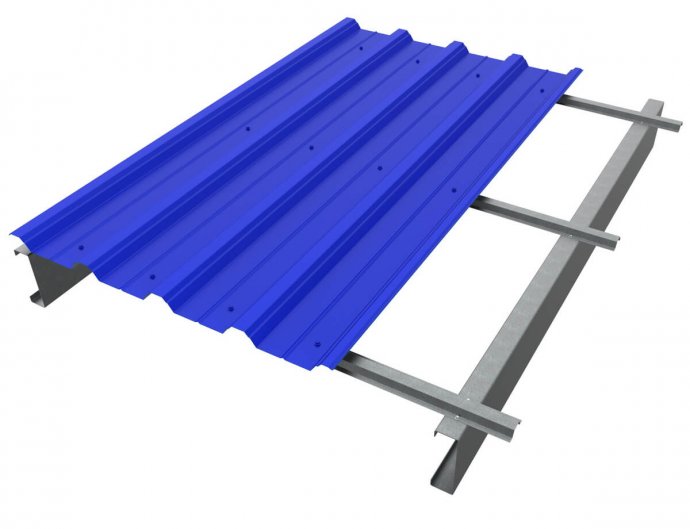

Рис. 1. Ω-профіль в якості покрівельного прогону в «холодної» покрівлі
Висота і товщина омега-профілю визначаються згідно розрахункового навантаження на покрівельне огородження за допомогою «Таблиць навантажень Ω-профілів». Наші заводи виробляють три типи Ω-профілів – Ω20, Ω30 і Ω50, товщиною 0,7 і 1,0 мм.

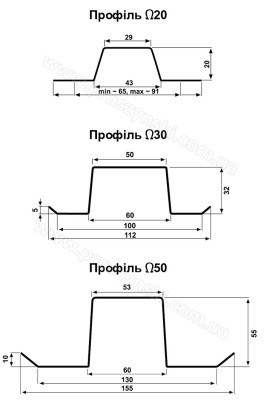

Рис. 2. Ω-профілі виробництва компанії «Прушиньскі»

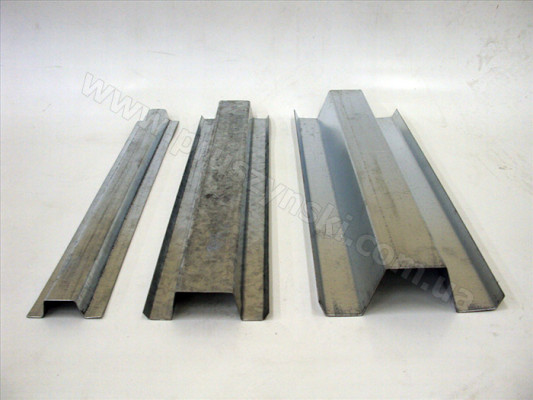

Фото 1. Омега-профілі 20, 30 і 50 виробництва компанії Прушиньскі

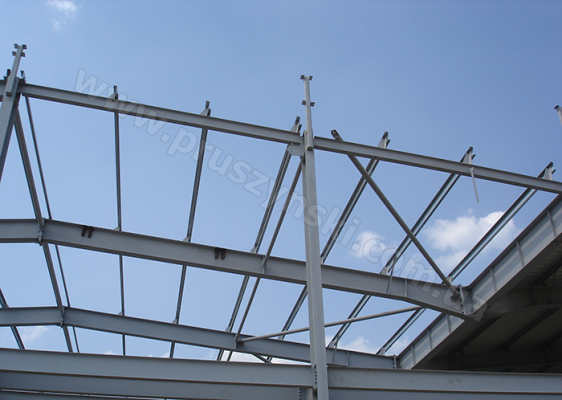

При кроці балок або ферм понад 2 м (у промисловому будівництві найбільш «популярним» є крок 6 метрів), в якості покрівельних прогонів ми рекомендуємо використовувати холоднокатані оцинковані Z-профілі, за допомогою яких можна перекривати прольоти до 12 м.
Фото 2. Холоднокатані оцинковані Z-профілі виробництва компанії Прушиньскі
Застосування холоднокатаних оцинкованих ЛСТК-профілів, у порівнянні зі стандартним сортаментом металопрокату (швелер, труба, двутавр і т.і.), дозволяє:
- здешевити монтаж за рахунок відсутності необхідності застосування вантажопідйомних механізмів, а також за відсутності зварювальних робіт на об’єкті, так як Z-профілі поставляються з монтажною перфорацією згідно з проектом під з’єднання під болт;
- знизити терміни монтажу покрівельних прогонів;
- зменшити загальну вагу каркаса і відповідно знизити навантаження на фундамент.
Монтаж «холодної» покрівлі починається з установки покрівельних прогонів на ферми або балки. У випадку застосування Ω-профілю, це відбувається за допомогою саморізів. Якщо застосовується Z-профіль, то до опорного столика він кріпиться за допомогою болтового з’єднання.

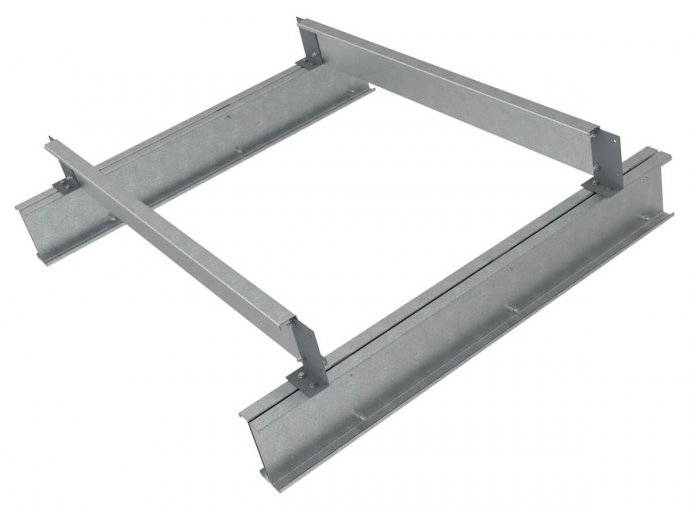

Рис. 3. Кріплення Z-прогону до опорного столика (вид зверху)
Установка Z-прогону може проводиться як верхньою полицею до конька, так і до карнизу і визначається проектним рішення і видом опорного столика (з «косинкою» або без).
Діаметр болта визначається проектом (найчастіше це болти М12 або М16). Перфорація прогону під з’єднання під болт виробляється на заводі «Прушиньскі», згідно з кресленнями КМД, які виготовляють співробітники інженерно-технічного відділу нашої компанії.

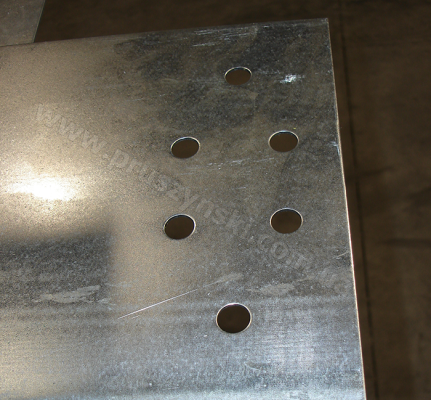

Фото 3. Монтажна перфорація Z-профілю
Після установки холоднокатаних Z-профілів до них за допомогою саморізів, які закручуються в нижню хвилю, монтується покрівельний профнастил. Кількість точок кріплення профнастилу до прогонів визначається проектом і залежить від розрахункових вітрових і снігових навантажень, а також від кроку прогонів. Найчастіше, профнастил кріпиться до покрівельних прогонів в кожну хвилю.

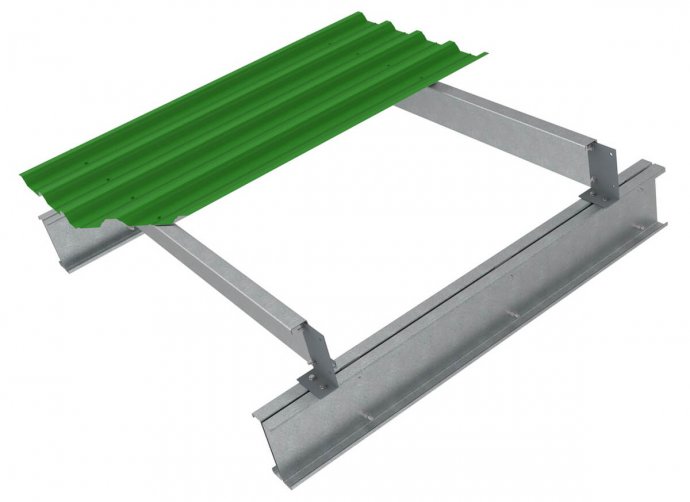

Рис. 4. Кріплення профнастилу до покрівельних Z-профілів
У поздовжній замок покрівельного профнастилу для поліпшення гідроізоляційних властивостей конструкції холодної металевої покрівлі компанія «Прушиньскі» рекомендує встановлювати клейкий ущільнювач 3х10 і додатково скріплювати замок саморізами 4,8х19 або 4,8х20 через кожні 500 мм.

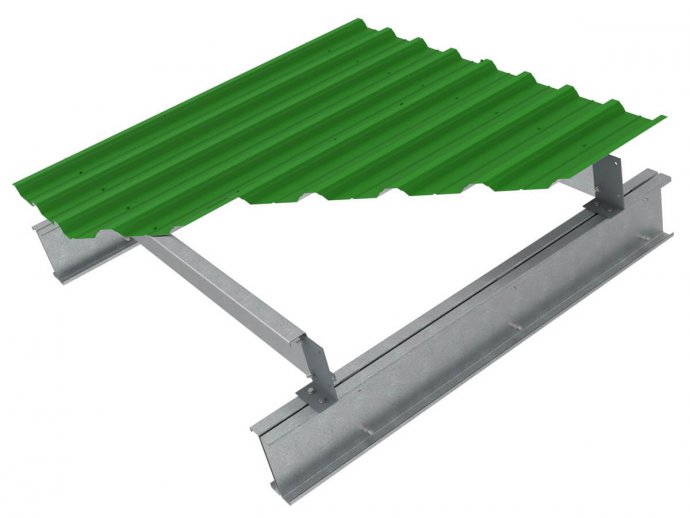

Рис. 5. Поздовжнє накладення покрівельного профнастилу
Рис. 6. Ущільнювач 3х10 в поздовжньому стику покрівельного профнастилу
У випадку застосування цього ущільнювача і дотримання рекомендацій по мінімальному ухилу покрівлі, укладання гідроізоляційної плівки в конструкції «холодної» покрівлі не потрібна.
Мінімальний ухил покрівлі для різних типів зовнішньої огорожі:
- профнастил висотою від 40 мм – 5,50;
- металочерепиця – 140;
- фальцева покрівля – 120.
