У набірний сендвіч–панелі, із застосуванням несучої стінової касети (ВСК), для посилення отвору використовується гнутий U-профіль виробництва компанії «Прушиньскі». Розміри даного U-профілю залежать від глибини стінової касети.
Рис. 1 Деталь містить такі параметри:
- висота перерізу (104 мм для касети глибиною 100 мм; 129 мм для касети глибиною 125 мм; 154 мм для касети глибиною 150 мм);
- ширина полиці (73/73 мм – для касети глибиною 100 мм; 60/60 мм – для касети глибиною 125 мм; 48/48 мм – для касети глибиною 150 мм);
- товщина профілю (1,0; 1,25 і 1,5 мм).Також реалізована можливість вставки виміряного перерізу U-профілю.

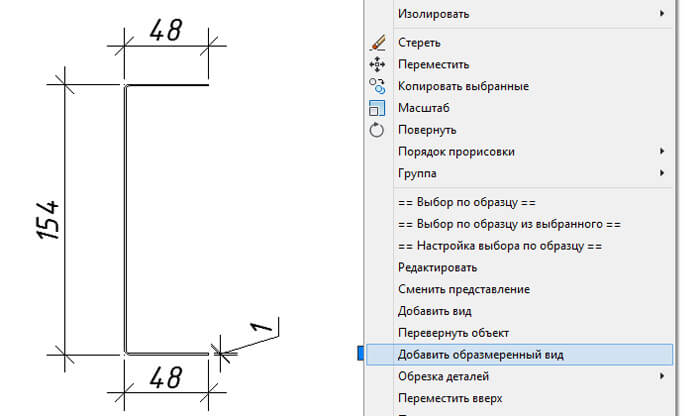

Рис. 2
Бібліотека допоможе прискорити процес оформлення креслень (вузлів, розрізів).
Завантажити бібліотеку СПДС для перетину U-прогону можна тут.
