Конструкція «утепленої» плоскої покрівлі є тришаровим «пирогом», що складається з нижнього (несучого) профнастилу, утеплювача (мінеральна вата) і верхнього зовнішнього покриття.
У випадку застосування як зовнішнього елемента рулонного матеріалу, така «утеплена» плоска покрівля називається «м’якою».

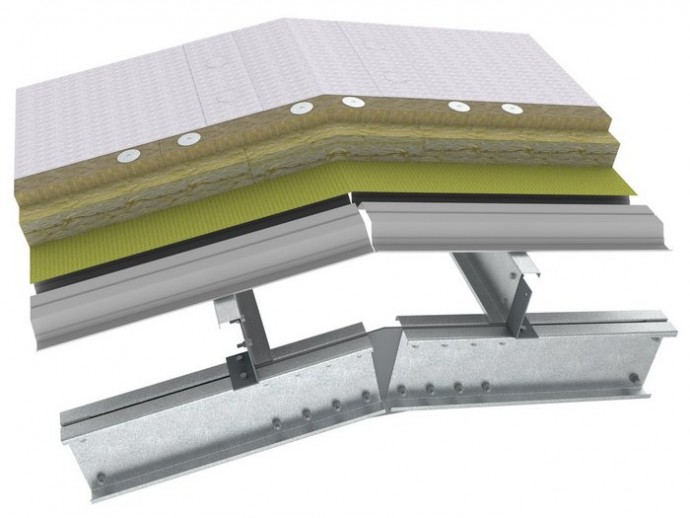

Рис. 1. «Утеплена» плоска покрівля – прогінна «м’яка»
– балка;
– опорний столик (шпальник);
– легкий сталевий Z-прогін (t=1,5 мм, 2,0 мм, 2,5 мм, 3,0 мм);
– болт (М12, М16):
– несучий профнастил (Т40, Т57, Т60, Т92);
– пароізоляційна плівка;
– саморізи по металу (5,5х25);
– утеплювач (мінеральна вата);
– рулонна гідроізоляційна мебрана.
При конструктивному вирішенні покрівельної огороджувальної конструкції в прогонній схемі, зазначений тришаровий теплий «пиріг» укладається на покрівельні прогони, змонтовані на несучий каркас.
Як покрівельні прогони, компанія «Прушиньскі» рекомендує використовувати холоднокатані оцинковані Z-прогони.
Холоднокатані Z-прогони виготовляються з оцинкованої сталі марки S350GD+Z275 (відповідно до EN 10147/91). Конструктивні властивості та висока здатність несучих профілів, дозволяє перекривати прольоти до 12 м. Завдяки високій якості цинкового покриття (275гр/м2 – 1-й клас цинкування) Z-прогони не потребують додаткового захисту для їхнього застосування в неагресивному та слабоагресивному середовищі.

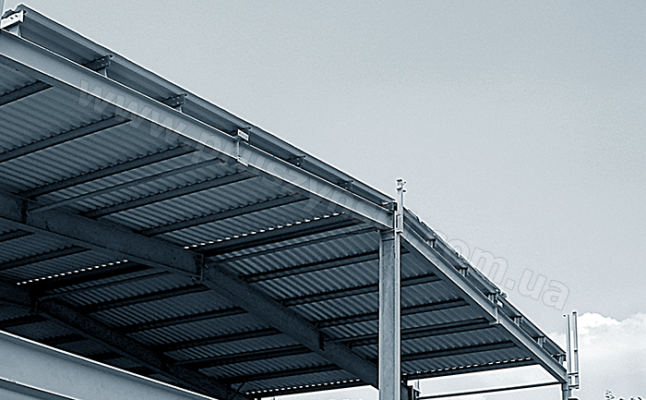

Фото 1. Оцинковані покрівельні Z-прогони, несучий профнастил
Монтаж “утепленої” прогінної покрівлі починається з установки покрівельних прогонів на ферми або балки. До несучих елементів прогони кріпляться за допомогою гнутих кутників або кутників із гарячекатаної сталі через болтове з’єднання. Тип прогонів (Z або C), їхня висота і товщина, а також крок оцинкованих прогонів визначаються проектом, та за допомогою каталогу «Таблиці навантажень Z- та C-прогонів», розробленого фахівцями компанії «ПРУШИНСЬКІ», де наведені таблиці несучих властивостей для різних схем використання прогонів (одно-, дво- або багатопрогінної схеми опирання) та детально описані методи підбору оптимальних варіантів використання Z- та C-прогонів.
Z-прогони кріпляться до кутників на болтах, а діаметр болта визначається проектом (найчастіше це болти М12 або М16). Установка Z-прогону може проводитись як верхньою полицею до конька, так і до карниза і визначається проектним рішенням та видом опорного столика (з «косинкою» або без).
Перфорація прогону під болтове з’єднання проводиться на заводі «Прушиньскі», згідно з кресленнями КМД, які виготовляють співробітники інженерно-технічного відділу нашої компанії.

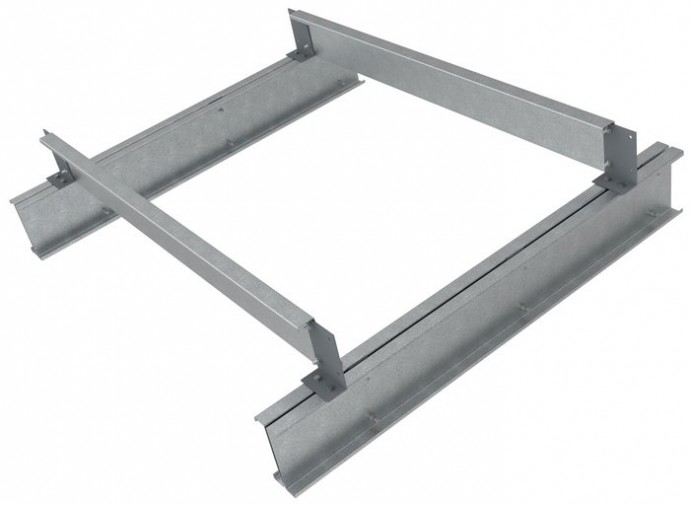

Рис. 2. Кріплення Z-прогону до опорного столика (вид зверху)
До оцинкованих прогонів кріпляться шурупами по металу, в кожну хвилю, несучі профільовані листи Т40-Т92, широкими полицями догори, для забезпечення найбільшої площі опирання вати. Висота профілю підбирається залежно від заданих проектом навантажень та кроку прогонів.

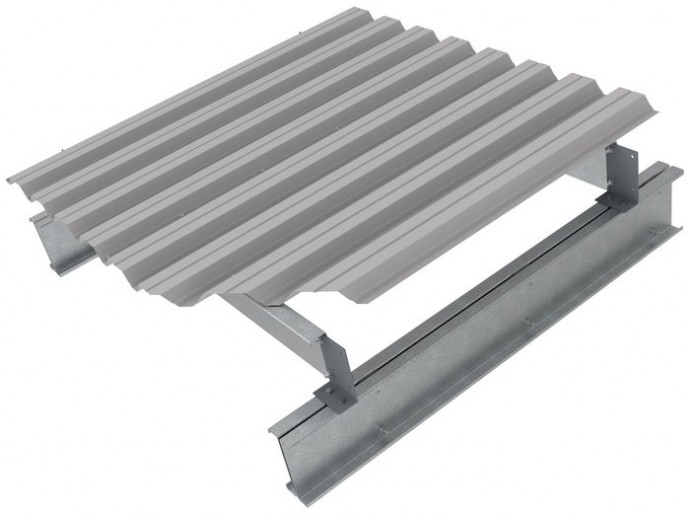

Рис. 3. Нижній профнастил, покладений широкими полицями догори
На профільовані листи укладається пароізоляційна плівка, стики якої необхідно проклеїти спеціальною клейкою стрічкою. Проклеювання рулонів пароізоляції є обов’язковим для правильної роботи пароізоляції.

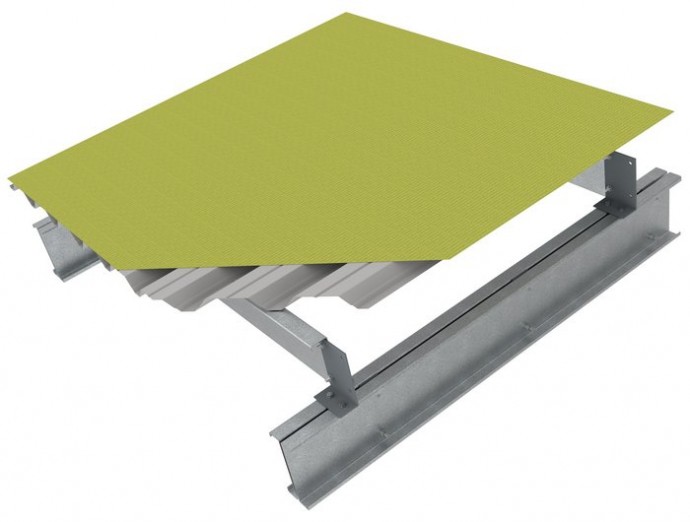

Рис. 4.Укладання пароізоляції на нижній профнастил
Після цього на профнастил укладається жорсткий утеплювач (найчастіше плити мінеральної вати). Існує три варіанти монтажу жорсткого утеплювача:
- двошарове утеплення;
- одношарове утеплення із застосуванням стяжки;
- одношарове утеплення ватою із подвійною щільністю.
У «м’якій» плоскій покрівлі точкове і розподілене навантаження сприймає утеплювач, після чого передає його на несучий профнастил, який у свою чергу, за допомогою покрівельних прогонів, передає навантаження на несучий каркас.
Через це застосовуваний утеплювач з мінеральної вати повинен мати таку щільність, а відповідно і міцність на стиск (і на точкове навантаження), щоб при сприйнятті навантаження плити не деформувалися. Але жорсткі мінераловатні плити мають досить високий коефіцієнт теплопередачі та високу вартість.
Для досягнення економічного та теплотехнічного ефекту нижній шар утеплення плоскої покрівлі застосовується менш щільний (80кг/м3 – 130 кг/м3) більшої товщини (100мм – 200мм). Цей шар виконує основну функцію – теплоізоляції покрівельного пирога. Верхній шар утеплення підбирається більш щільним (180кг/м3 – 190кг/м3) завтовшки 20мм – 30мм. Цей шар сприймає точкове навантаження і розподіляє його, при цьому також частково виконує функції теплоізоляції.
Виконуючи утеплення двошаровим способом, можна виключити тепловтрати в місцях стиків плит, оскільки верхній шар плит зміщується відносно нижнього.

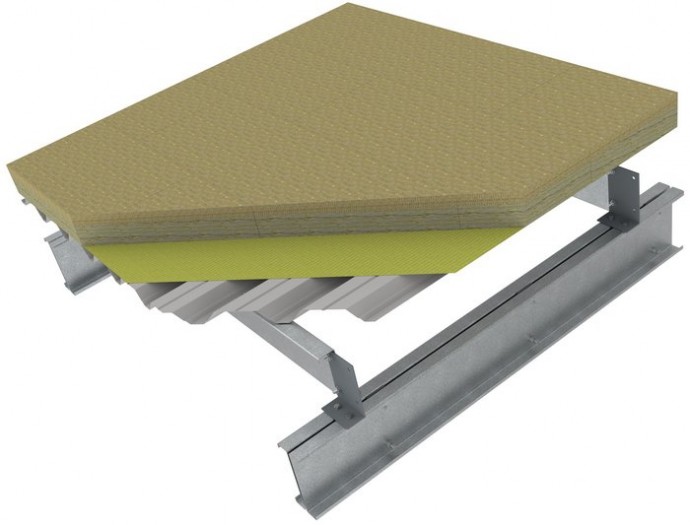

Рис. 5. Укладання мінераловатних плит двошаровим методом
Існує спосіб утеплення м’яких покрівель із заміною верхнього (більш щільного) утеплювача на цементно-піщану стяжку, яка виконує функцію захисту нижнього шару утеплювача, але абсолютно не виконує теплотехнічної функції. Даний варіант вирішення утеплення м’якої покрівлі більш дешевий, але менш ефективний за теплотехнікою. Найчастіше застосовується під час ремонту існуючих покрівель.
Третім способом утеплення м’якої покрівлі є застосування одношарової плити з мінеральної вати з подвійною щільністю (нижній основний шар менш щільний, а верхній тонкий більшої щільності). При такому методі досягається велика швидкість монтажу шару утеплення покрівельної конструкції, що захищає, але підвищуються вимоги до якості укладання плит (за рахунок відсутності можливості перенахлесту стиків плит).
Тип, товщина та щільність утеплювача визначається проектом, згідно з теплотехнічним розрахунком, кліматичною зоною розташування об’єкта та розрахунковим навантаженням на покрівлю.
Фахівці інженерно-технічного відділу компанії “Прушиньскі” допоможуть Вам провести теплотехнічний розрахунок та провести економічний аналіз для вибору найбільш оптимального рішення.
Мінероловатні плити до несучого профнастилу кріпляться за допомогою спеціального кріплення – дюбелів для кріплення термоізоляції. Кількість точок кріплення на 1м2 визначається проектом (залежно від навантаження на покрівлю та зонування покрівлі). У середньому витрата дюбелів 4 – 5шт/м2.

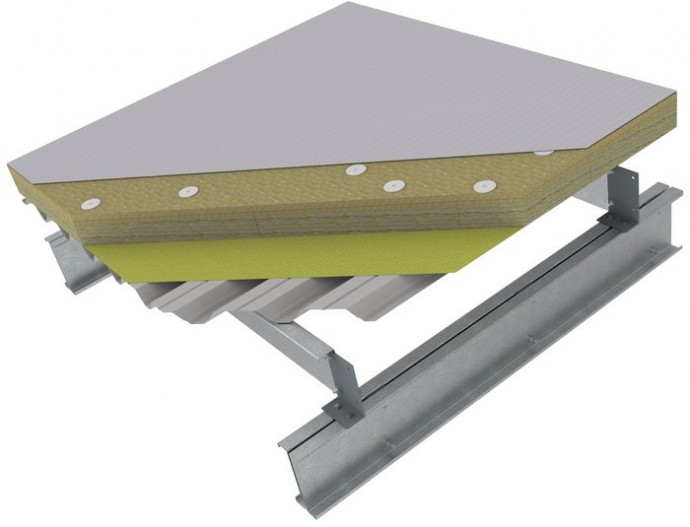

Рис. 6. Кріплення термоізоляції до профнастилу
Після того, як мінераловатний утеплювач укладений та закріплений, укладається завершальний гідроізоляційний шар «м’якої» покрівлі – рулонний матеріал, яким виступає ПВХ-мембрана або євроруберойд.
Рис. 7. ПВХ-мембрана
Інженери компанії «Прушиньскі», при роботі з проектом, допоможуть Вам підібрати переріз і тип несучих Z-прогонів та несучого профнастилу, зроблять розкладки та відомості матеріалів, необхідних для реалізації об’єкта.
