Сендвіч-панелі з наповнювачем PIRTECH
Компанія «Прушиньскі» пропонує стінові та покрівельні сендвіч-панелі під торговими марками PIRTECH (наповнювач — жорсткий поліізоціанурат PIR). Панелі виробляються на суперсучасній високопродуктивній автоматизованій лінії провідного німецького виробника Hennecke.
Стінові сендвіч-панелі мають три типи замків:
- стандартний (Standart — ST);
- прихований (Plus — PL);
- для застосування в холодильних приміщеннях і морозильних камерах (CH).
Всі типи замків забезпечують відмінне ущільнення, швидкий монтаж та тепло-технічні властивості. Для виробництва сендвіч-панелей використовується високоякісна сировина: метал товщиною 0,5 мм європейського виробництва (можлива товщина металу 0,40–0,70 мм), жорсткий поліізоціанурат щільністю 40,0±3 кг/м3.
Сендвіч-панелі застосовуються як огороджувальна конструкція при будівництві ангарів, каркасних та швидкомонтованих споруд, таких як:
- виробничі, промислові, спортивні, інші споруди, логістичні центри;
- торговельно-розважальні центри;
- об’єкти харчової промисловості;
- холодильні та морозильні камери;
- фрукто- та овочесховища;
- сільськогосподарські споруди;
- житлові будинки та модульні збірно-розбірні будівлі;
- використовуються для облаштування перегородок.
Це дає такі переваги:
- високі теплотехнічні властивості;
- підвищена несуча здатність;
- екологічність;
- стійкість до температурних коливань.
Продукція випускається з широкою гамою кольорів та типів покриття.

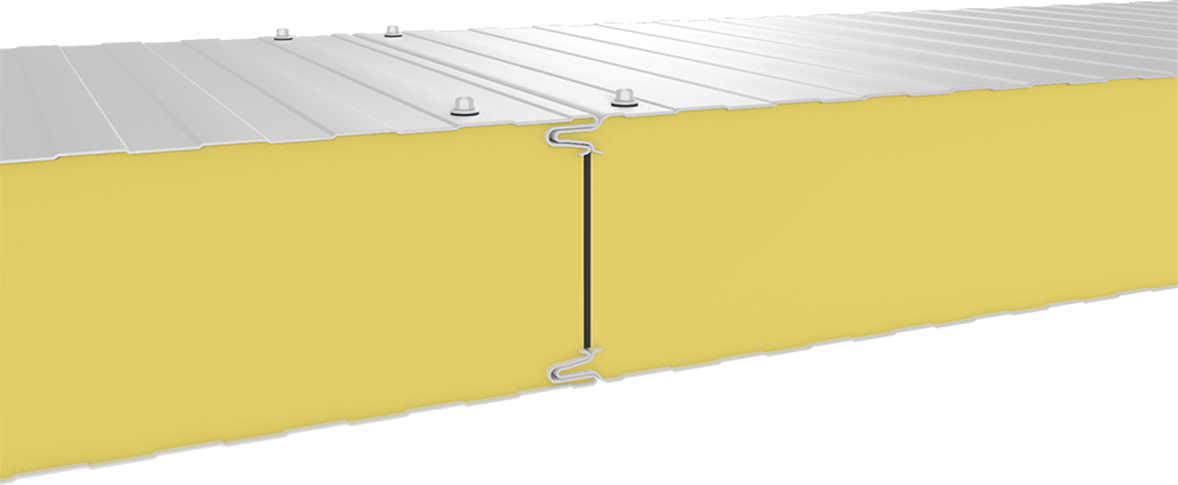

Стінові сендвіч-панелі PIRTECH Standart ST
| STANDART ST (тип PWS-PIR, наповнювач поліізоціанурат PIR) | |||||||
| Товщина t, мм | 40 | 50 | 60 | 80 | 100 | 110 | 120 |
| Ширина ефективна, мм | 1000 і 1150 | ||||||
| Ширина повна, мм | 1019 і 1169 | ||||||
| Внутрішній лист | 0,45*/0,5/0,6/0,7 мм 25 мк RAL 9010 | ||||||
| Зовнішній лист | 0,45/0,5*/0,6/0,7 мм 25 мк, колір на вибір | ||||||
| Щільність утеплювача | 37±2 кг/м3 | 40±3 кг/м3 | |||||
| Довжина панелей, мin | 2,0 м | ||||||
| Довжина панелей, мах | від 9 до 13,5 м (в залежності від групи кольору зовнішнього листа) | ||||||
| Вага 1 м2/кг | 9,2 | 9,6 | 10,0 | 10,8 | 11,6 | 12,0 | 12,4 |
| Види профілювання зовнішнього | T-трапеція, М-мікро, F-хвилясте, К-касетне, G-гладке* (*за спецзамволенням) | ||||||
| Види профілювання внутрішнього | Т – трапецієвидний | ||||||
| Види покриття | PE, PEMA, HPS200, PURMAT, PURLAK, PURMAX, AluZn, Food Safe, INOX, FARM, PVDF | ||||||
| Декларований коефіцієнт теплопровідності λd (Вт/мK) | 0,022 | ||||||
| Коефіцієнт теплозасвоєння U (Вт/м2K) | 0,60 | 0,46 | 0,38 | 0,29 | 0,23 | 0,20 | 0,19 |
| Водопроникність | Клас A – 1200Pa | ||||||
| Повітропроникність | 50 Pa 0,07 m3/hm2 -50 Pa 0,01 m3/hm2 | ||||||
| Паропроникність | непроникний | ||||||
| Індекс звукопоглинання αw | 0,15 | ||||||
*стандартна товщина металу для зовнішнього та внутрішнього листа
Панель шириною 1000 мм із зовнішнього боку виробляється тільки в зазначених кольорах: PE 25 мк, Zn 275 г/м2, RAL 9010, 9006, 9007, 7016.

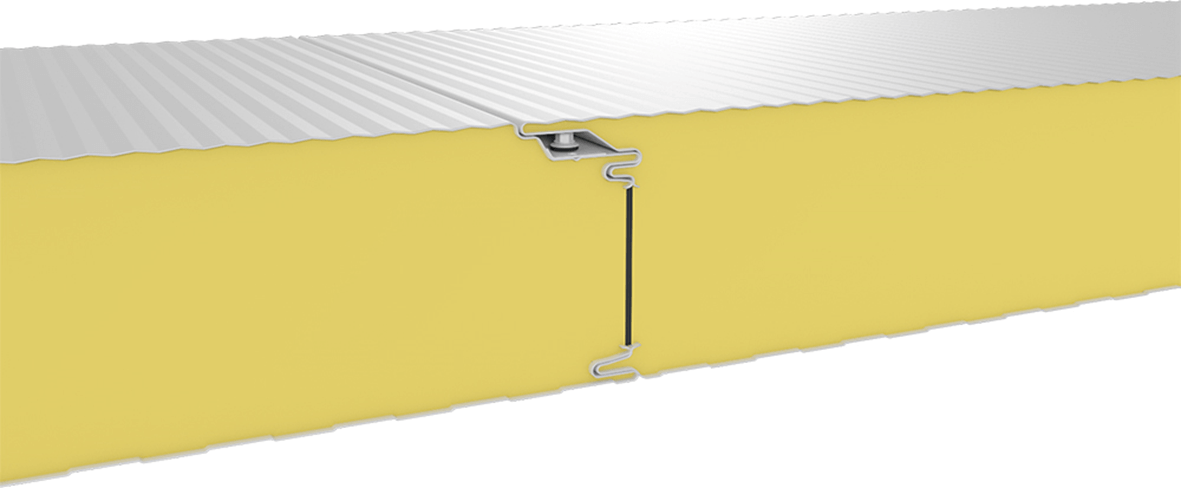

Стінові сендвіч-панелі PIRTECH Plus PL
| PLUS PL (тип PWS-PIR, наповнювач поліізоціанурат PIR) | ||||
| Товщина t, мм | 60 | 80 | 100 | 120 |
| Ширина ефективна, мм | 1000 і 1050 | |||
| Ширина повна, мм | 1054 і 1104 | |||
| Внутрішній лист | 0,45*/0,5/0,6/0,7 мм 25 мк RAL 9010 | |||
| Зовнішній лист | 0,45/0,5*/0,6/0,7 мм 25 мк, колір на вибір | |||
| Щільність утеплювача | 37±2 кг/м3 | 40±3 кг/м3 | ||
| Довжина панелей, мin | 2,0 м | |||
| Довжина панелей, мах | від 9 до 13,5 м (в залежності від групи кольору зовнішнього листа) | |||
| Вага 1 м2/кг | 10,2 | 11,0 | 11,8 | 12,6 |
| Види профілювання зовнішнього | T-трапеція, М-мікро, F-хвилясте, К-касетне, G-гладке* (*за спецзамволенням) | |||
| Види профілювання внутрішнього | Т – трапецієвидний | |||
| Види покриття | PPE, PEMA, HPS200, PURMAT, PURLAK, PURMAX, AluZn, Food Safe, INOX, FARM, PVDF | |||
| Декларований коефіцієнт теплопровідності λd (Вт/мK) | 0,022 | |||
| Коефіцієнт теплозасвоєння U (Вт/м2K) | 0,41 | 0,30 | 0,23 | 0,20 |
| Водопроникність | Клас A – 1200Pa | |||
| Повітропроникність | 50 Pa 0,08 m3/hm2 -50 Pa 0,16 m3/hm2 | |||
| Паропроникність | непроникний | |||
| Індекс звукопоглинання αw | 0,15 | |||
*стандартна товщина металу для зовнішнього та внутрішнього листа
Панель шириною 1000 мм із зовнішнього боку виробляється тільки в зазначених кольорах: PE 25 мк, Zn 275 г/м2, RAL 9010, 9006, 9007, 7016.

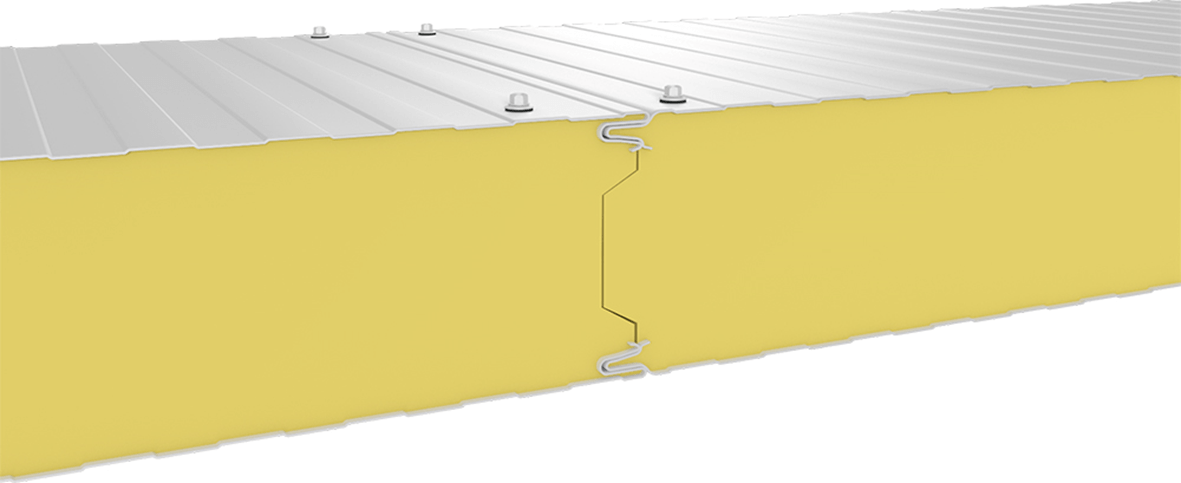

Стінові сендвіч-панелі PIRTECH Холодильна CH
| ХОЛОДИЛЬНА CH (тип PWS-PIR, наповнювач поліізоціанурат PIR) | ||||||
| Товщина t, мм | 120 | 140 | 160 | 180 | 200 | 220 |
| Ширина ефективна, мм | 1000 і 1150 | |||||
| Ширина повна, мм | 1019 і 1169 | |||||
| Внутрішній лист | 0,45*/0,5/0,6/0,7 мм 25 мк RAL 9010 | |||||
| Зовнішній лист | 0,45/0,5*/0,6/0,7 мм 25 мк, колір на вибір | |||||
| Щільність утеплювача | 40±3 кг/м3 | |||||
| Довжина панелей, мin | 2,0 м | |||||
| Довжина панелей, мах | від 9 до 13,5 м (в залежності від групи кольору зовнішнього листа) | |||||
| Вага 1 м2/кг | 12,6 | 13,23 | 14,2 | 15,0 | 15,8 | 16,6 |
| Види профілювання зовнішнього | T-трапеція, М-мікро, F-хвилясте, К-касетне, G-гладке* (*за спецзамволенням) | |||||
| Види профілювання внутрішнього | Т – трапецієвидний | |||||
| Види покриття | PE, PEMA, HPS200, PURMAT, PURLAK, PURMAX, AluZn, Food Safe, INOX, FARM, PVDF | |||||
| Розрахунковий коефіцієнт теплопровідності λd (Вт/мK) | 0,0218 | 0,022 | 0,0213 | 0,0213 | 0,0207 | 0,0207 |
| Коефіцієнт теплозасвоєння U (Вт/м2K) | 0,18 | 0,15 | 0,14 | 0,12 | 0,11 | 0,10 |
| Водопроникність | Клас A – 1200Pa | |||||
| Повітропроникність | 50 Pa 0,07 m3/hm2 -50 Pa 0,01 m3/hm2 | |||||
| Паропроникність | непроникний | |||||
| Індекс звукопоглинання αw | 0,15 | |||||
*стандартна товщина металу для зовнішнього та внутрішнього листа

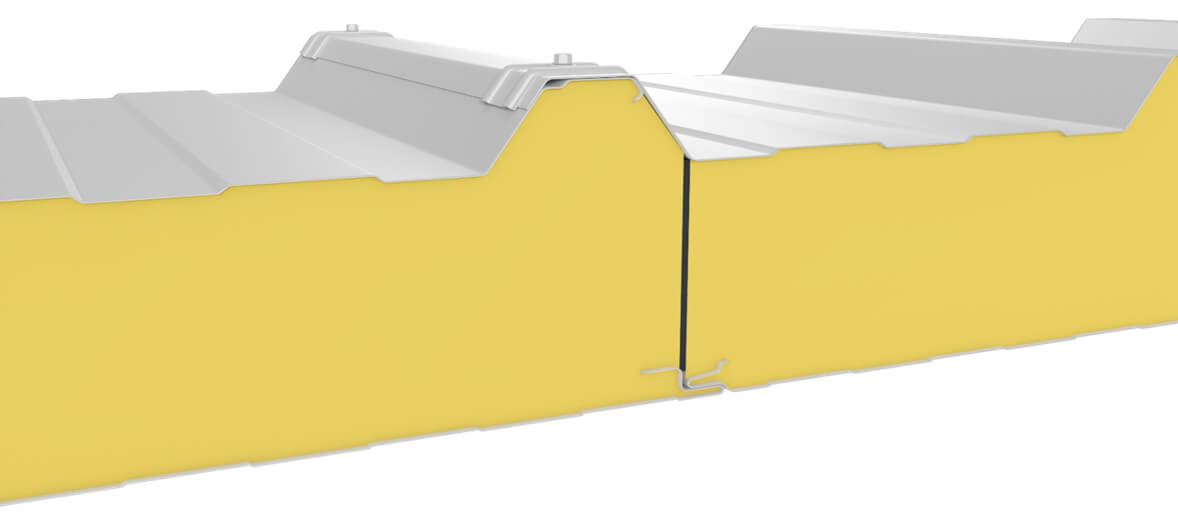

Покрівельні сендвіч-панелі PIRTECH
| ПОКРІВЕЛЬНА (тип PWD-PIR, наповнювач поліізоціанурат PIR) | ||||||
| Товщина t, мм | 40 | 60 | 80 | 100 | 120 | 160 |
| Ширина ефективна, мм | 1050 | |||||
| Ширина повна, мм | 1069 | |||||
| Внутрішній лист | 0,45*/0,5/0,6/0,7 мм 25 мк RAL 9010 | |||||
| Зовнішній лист | 0,45/0,5*/0,6/0,7 мм 25 мк, колір на вибір | |||||
| Щільність утеплювача | 37±2 кг/м3 | 40±3 кг/м3 | ||||
| Довжина панелей, мin | 2,0 м | |||||
| Довжина панелей, мах | від 12 до 18 м (в залежності від групи кольору зовнішнього листа) | |||||
| Вага 1 м2/кг | 9,9 | 10,7 | 11,5 | 12,3 | 13,1 | 14,7 |
| Види профілювання зовнішнього | трапецієвидний профіль Т-40 | |||||
| Види профілювання внутрішнього | Т – трапецієвидний | |||||
| Види покриття | PE, PEMA, HPS200, AluZn, полиуретан, Food Safe, Farm | |||||
| Розрахунковий коефіцієнт теплопровідності λd (Вт/мK) | 0,022 | |||||
| Коефіцієнт теплозасвоєння U (Вт/м2K) | 0,53 | 0,37 | 0,28 | 0,22 | 0,18 | 0,13 |
| Водопроникність | Клас A – 1200Pa | |||||
| Повітропроникність | 50 Pa 0,07 m3/hm2 -50 Pa 0,01 m3/hm2 | |||||
| Паропроникність | непроникний | |||||
| Індекс звукопоглинання αw | 0,15 | |||||
*стандартна товщина металу для зовнішнього та внутрішнього листа – 0,5 мм.

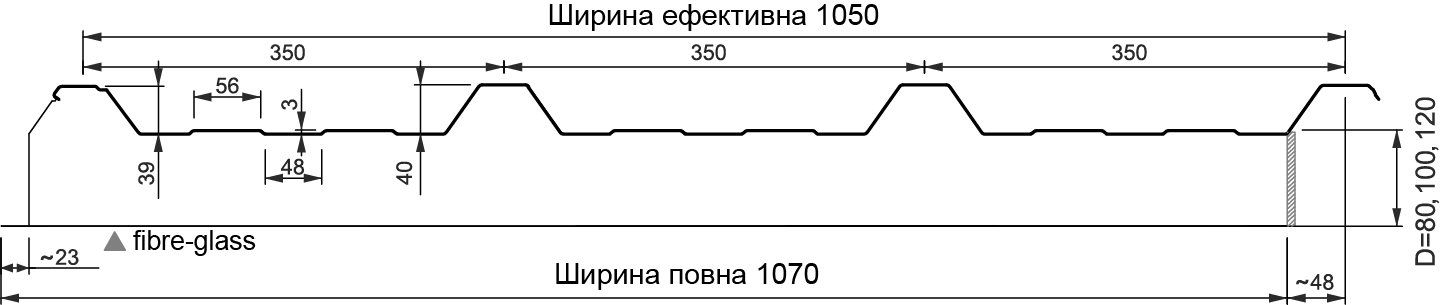

Покрівельні сендвіч-панелі AGROPIR
Технічні характеристики покрівельних сендвіч-панелей AGROPIR
| Товщина t, мм | 80, 100, 120 |
| Ширина ефективна | 1050 |
| Ширина повна | 1069 |
| Внутрішній лист | 0,57 мм (fibre-glass) |
| Зовнішній лист | 0,45-0,7 мм, колір на вибір |
| Щільність утеплювача | 40±3 кг/м3 |
| Довжина панелей, мin | 2 м |
| Довжина панелей, мах | від 9 до 13,6 м (в залежності від групи кольору зовнішнього листа) |
| Коефіцієнт теплозасвоєння U (Вт/м2K) | 0,31/0,25/0,20 |
| Виcота профілювання зовнішнього | 40 мм |
| Види профілювання внутрішнього | плаский |
| Види покриття | PE, PEMA, HPS200, AluZn, поліуретан |
Максимальна довжина сендвіч-панелей PIRTECH в залежності від колірної гами:
| Група кольорів | Колір | Довжина максимальна, м | |
| Покрівля | Стіна | ||
| Група I | RAL 9010, RAL 9002 | 18 | 13,5 |
| Група II | RAL 1002, RAL 1021, RAL 7000, RAL 7035, RAL 9006 | 15 | 12 |
| Група III* | RAL 3005, RAL 3016, RAL 8016, RAL 8017,RAL 8004, RAL 7016, RAL 7024, RAL 5010, RAL 6005, RAL 6029, RAL 9007, RAL 9005, RR032, RR028 | 12 | 9 |
* Група III (темні кольори). З огляду на те, що темні кольори в групі III мають набагато більше температурне розширення, ніж кольори групи I і групи II, слід звернути особливу увагу на архітектурні та конструктивні рішення, а саме:
- спосіб монтажу і метод кріплення повинен бути сумісний з таблицями допустимих навантажень і пролітності *
- потрібно брати до уваги температуру повітря при монтажі **
* Для плит в темних кольорах (група III) рекомендуються однопролітна система опирання; в іншому випадку проміжні опори можуть викликати додаткову деформацію зовнішнього облицювання сендвіч-панелей. Згадані нерівності поверхні сендвіч-панелей відповідають вимогам PN EN 14509 з точки зору допустимих відхилень, однак, можуть бути помітні.
** Монтаж сендвіч-панелей в темних кольорах групи III, допустимо проводити при температурі повітря від 10 до 35°С. Ця умова має суворо дотримуватися. Установка при температурі нижче 10°C (або вище 35°C) може призвести до пошкодження і деформації сендвіч-панелей під час експлуатації будівлі (у виняткових випадках, під час монтажу). Деформування і пошкодження сендвіч-панелей в цьому випадку викликається високим відносним подовженням сендвіч-панелей (наприклад, при високих літніх температурах) по відношенню до вихідної довжини. Монтаж сендвіч-панелей груп кольорів I і II можливо проводити при температурному діапазоні від + 5 до + 35°С.
Технічна документація
Сертифікати відповідності
Сертифікат відповідності на сендвіч-панелі стінові та покрівельні з утеплювачем з пінополізоціанурата (PIR)
Сертифікат відповідності на сендвіч–панелі стінові та покрівельні з утеплювачем з пінополізоціанурата (PIR) для холодильних і морозильних камер
Сертифікат відповідності на сендвіч-панелі IZOPIR з утеплювачем із пінополізоціанурата
Висновки державної санітарно-епідеміологічної експертизи
Сертифікат відповідності на покрівельні сендвіч-панелі AGROPIR з утеплювачем з пінополізоціанурата
Висновок ДСЕЕ на сендвіч-панелі з утеплювачем з мінеральної вати і PIR, сендвіч-панелі з утеплювачем з PIR для холодильних і морозильних камер
Протоколи випробувань на вогнестійкість

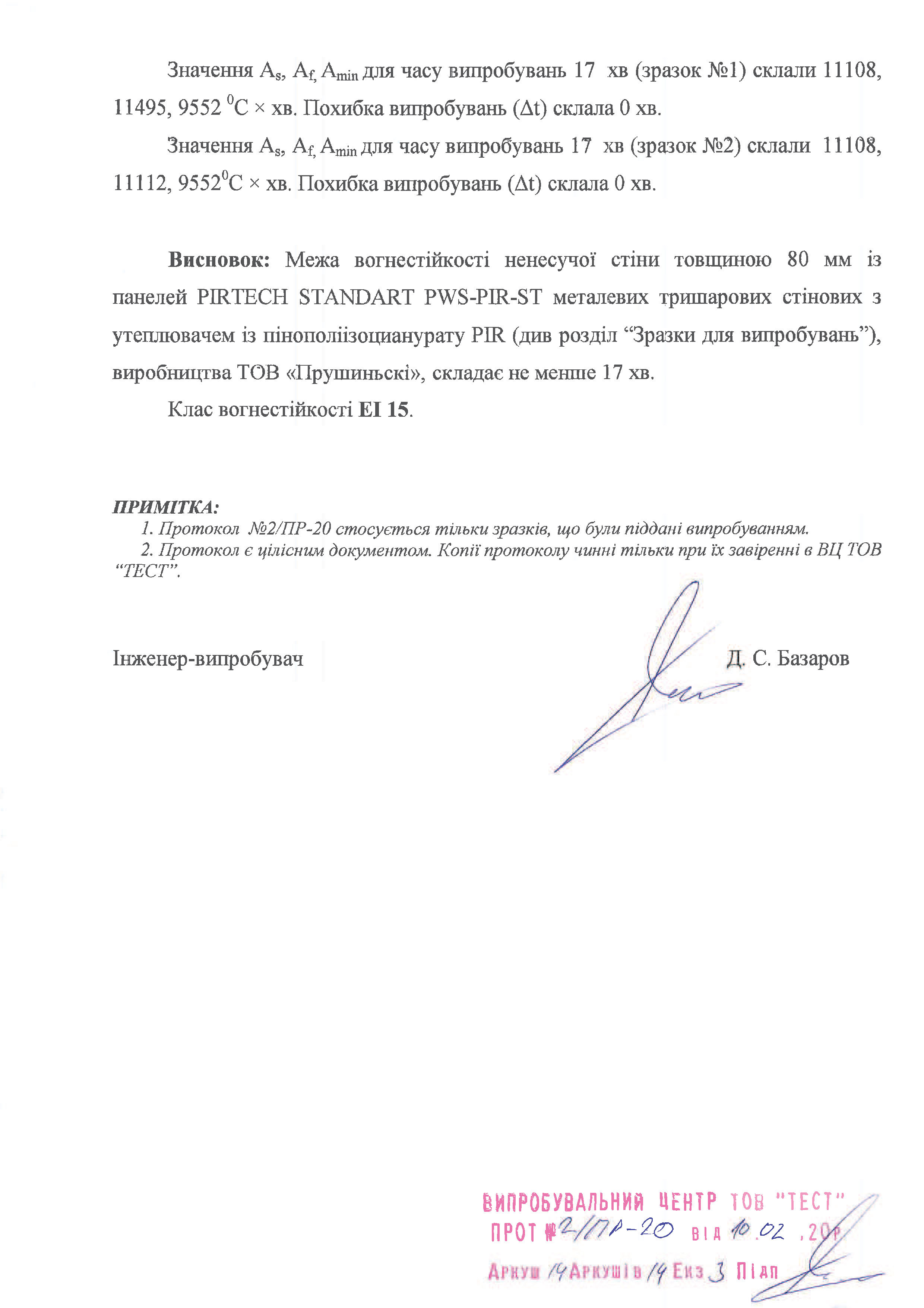

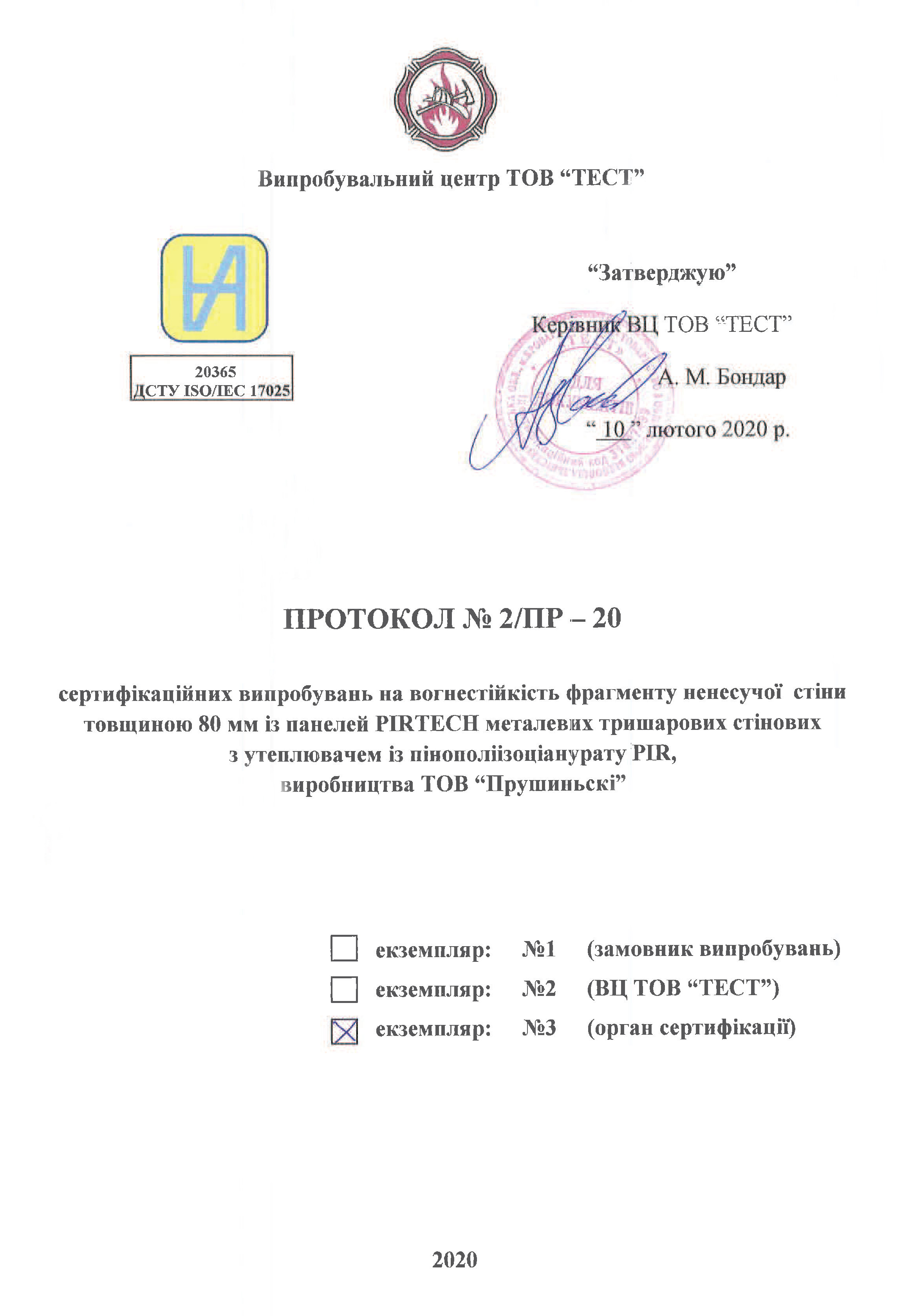

Протокол випробування на вогнестійкість cтінових сендвіч-панелей PWS-PIR товщиною 80 мм

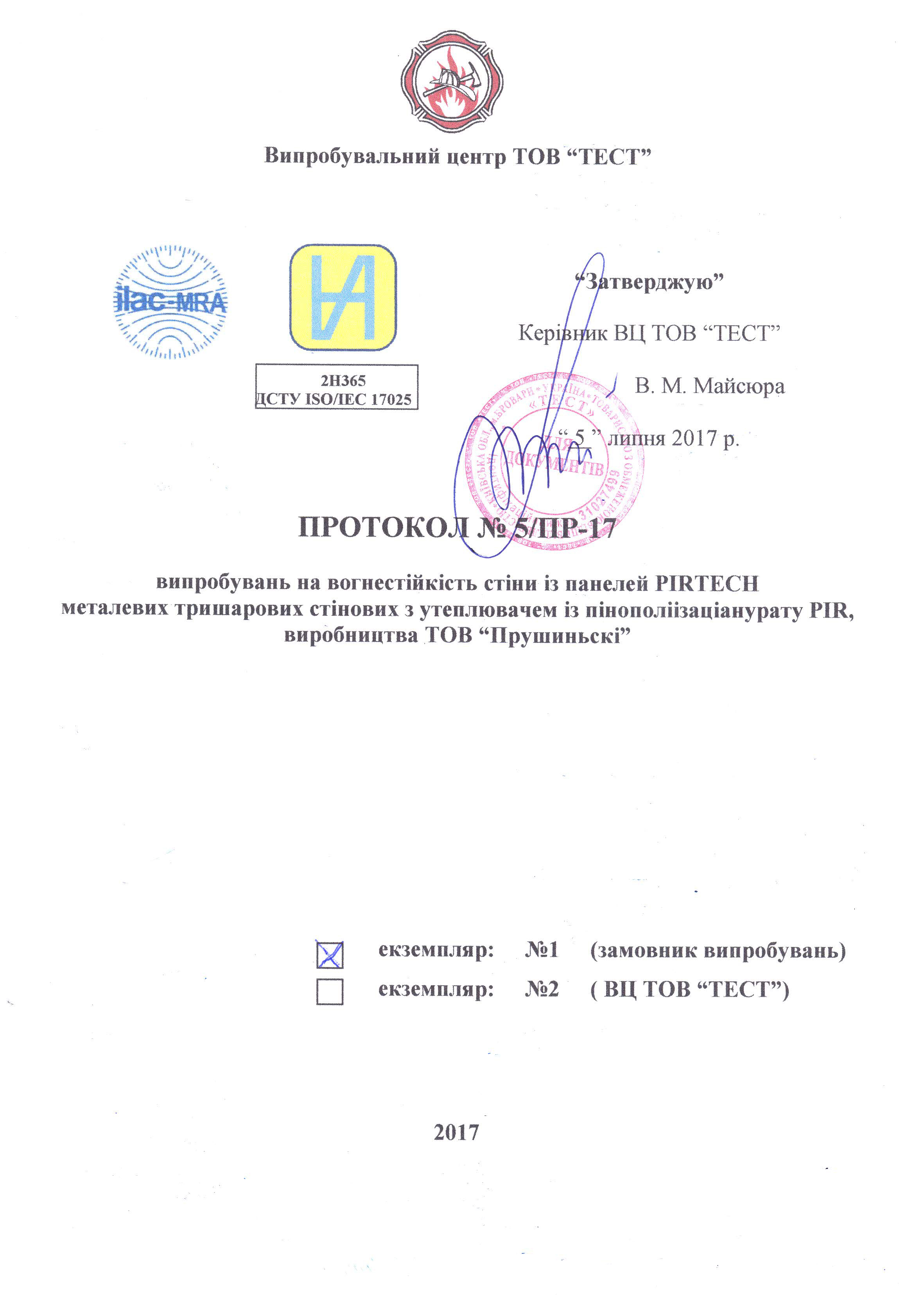

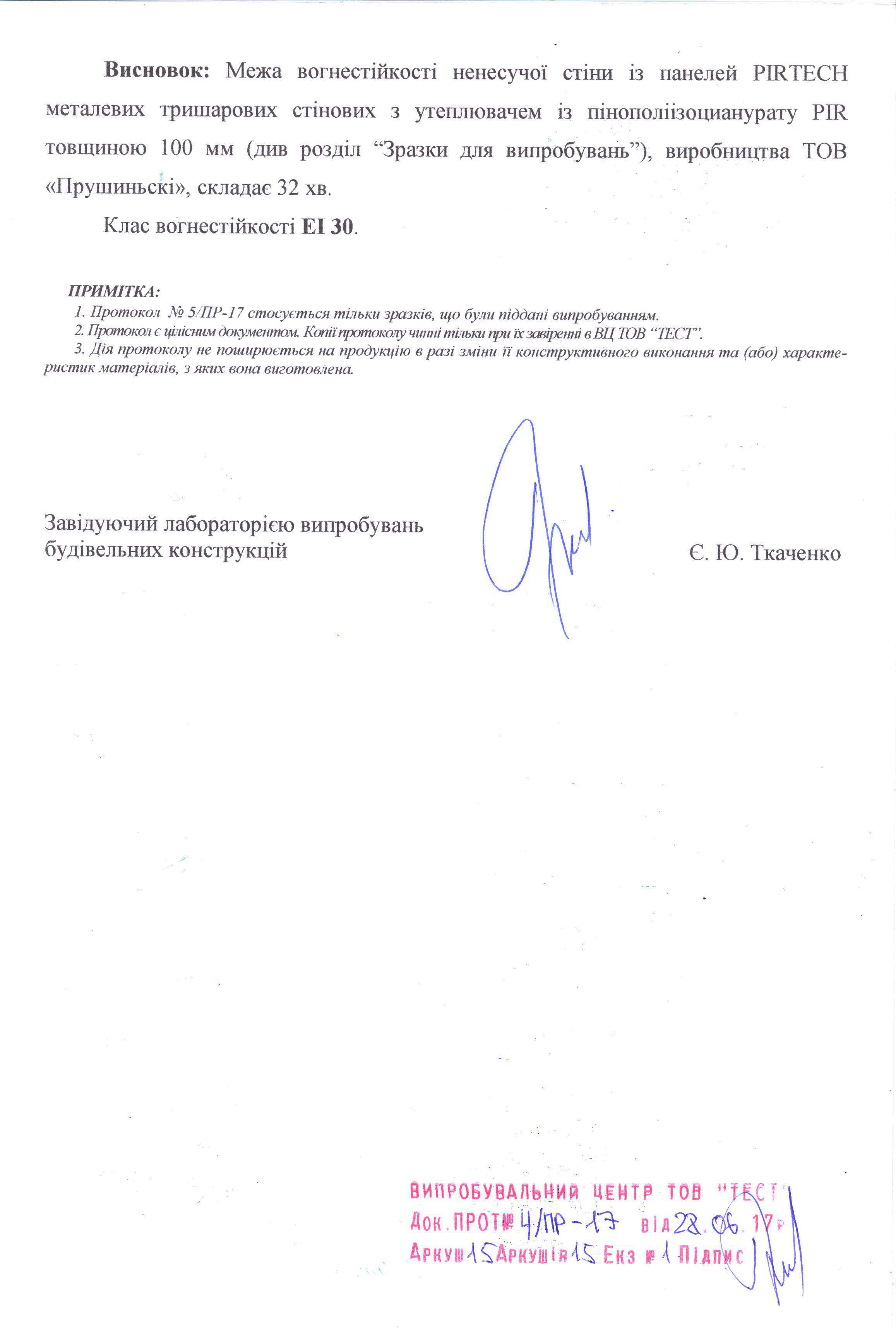

Протокол випробування на вогнестійкість cтінових сендвіч-панелей PWS-PIR товщиною 100 мм

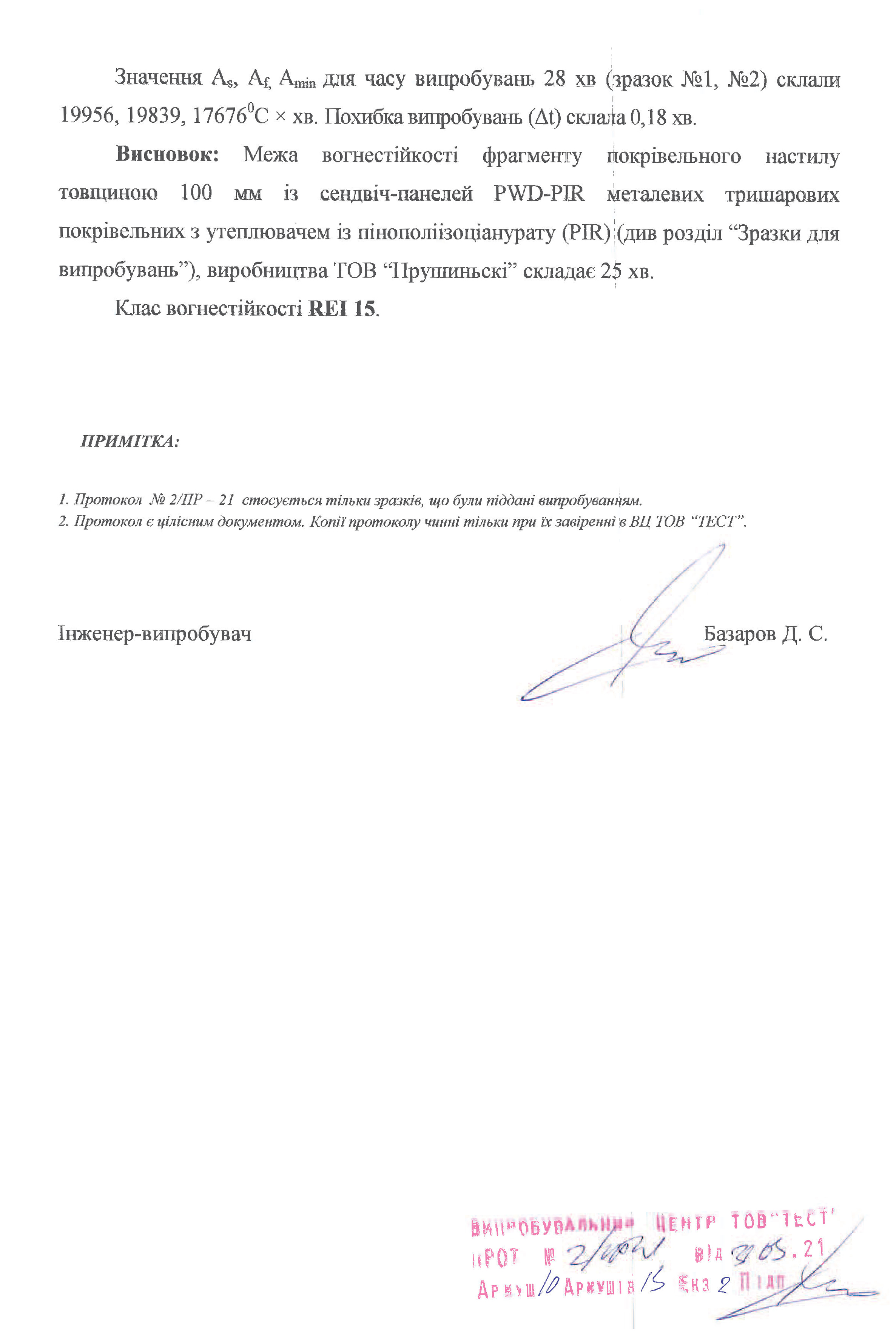

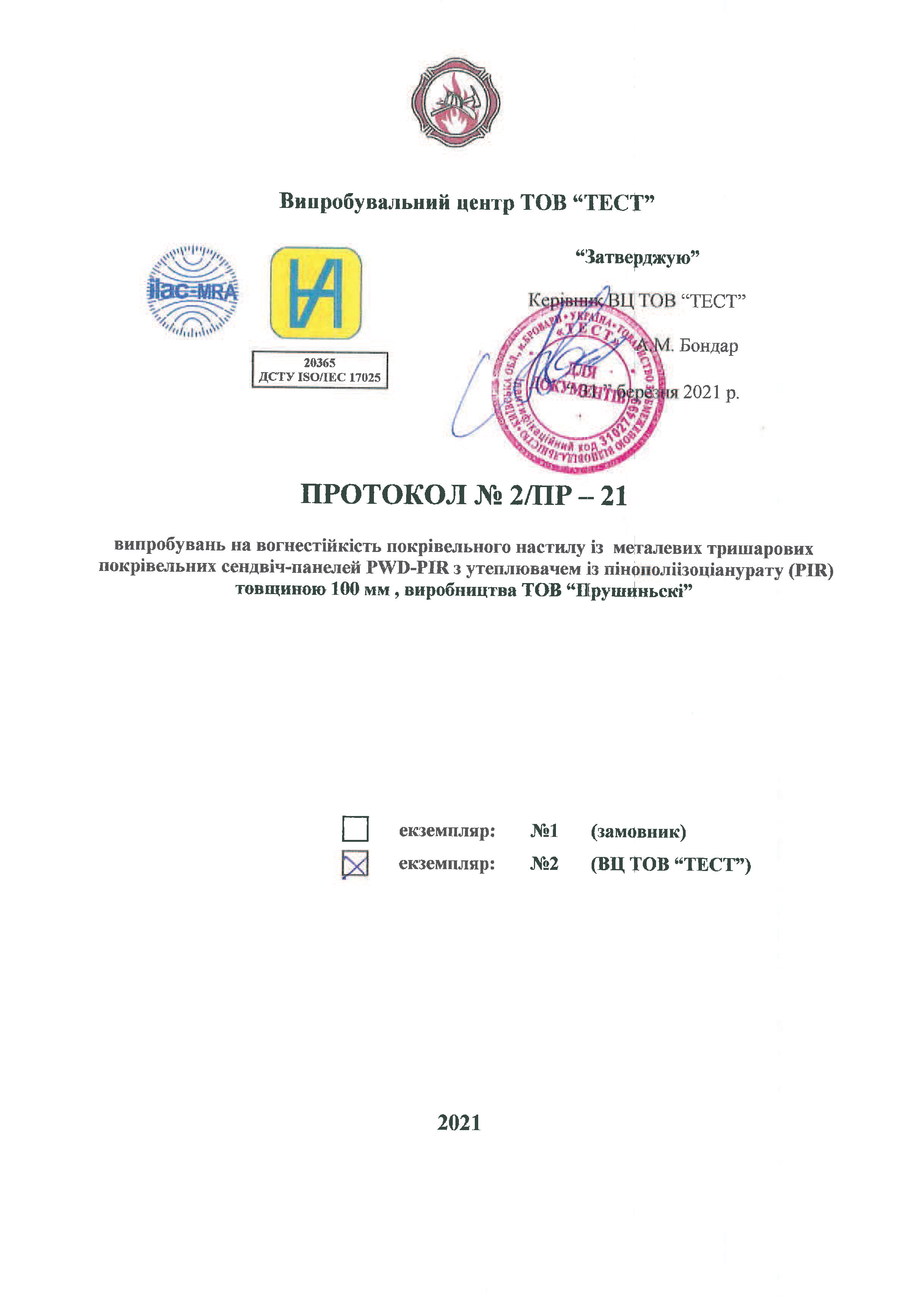

Протокол випробування на вогнестійкість покрівельних сендвіч-панелей PWD-PIR товщиною 100 мм

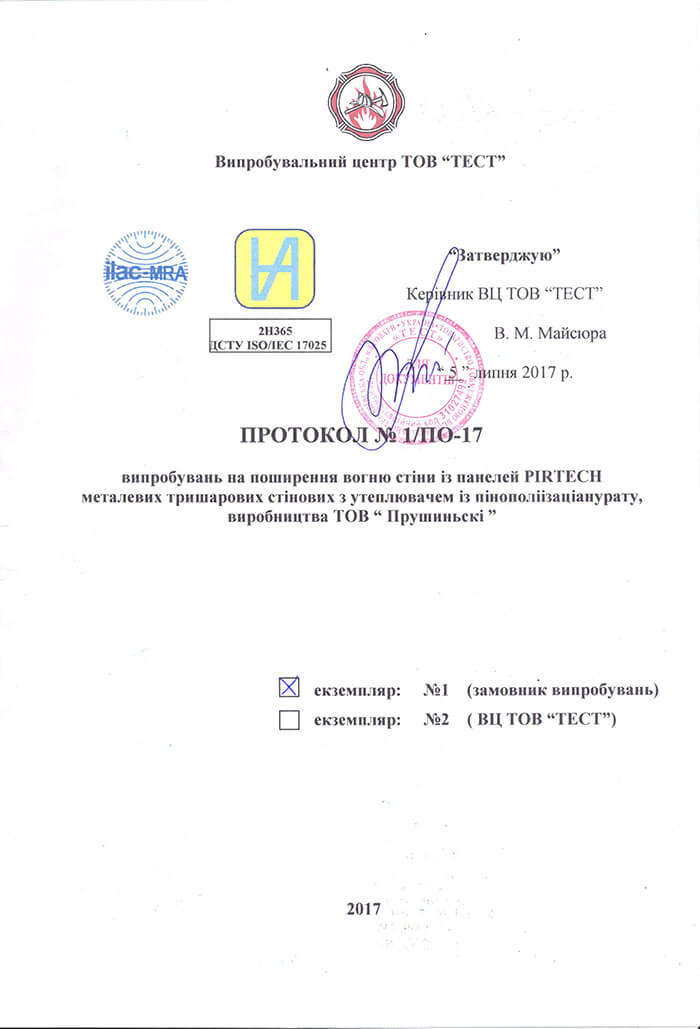

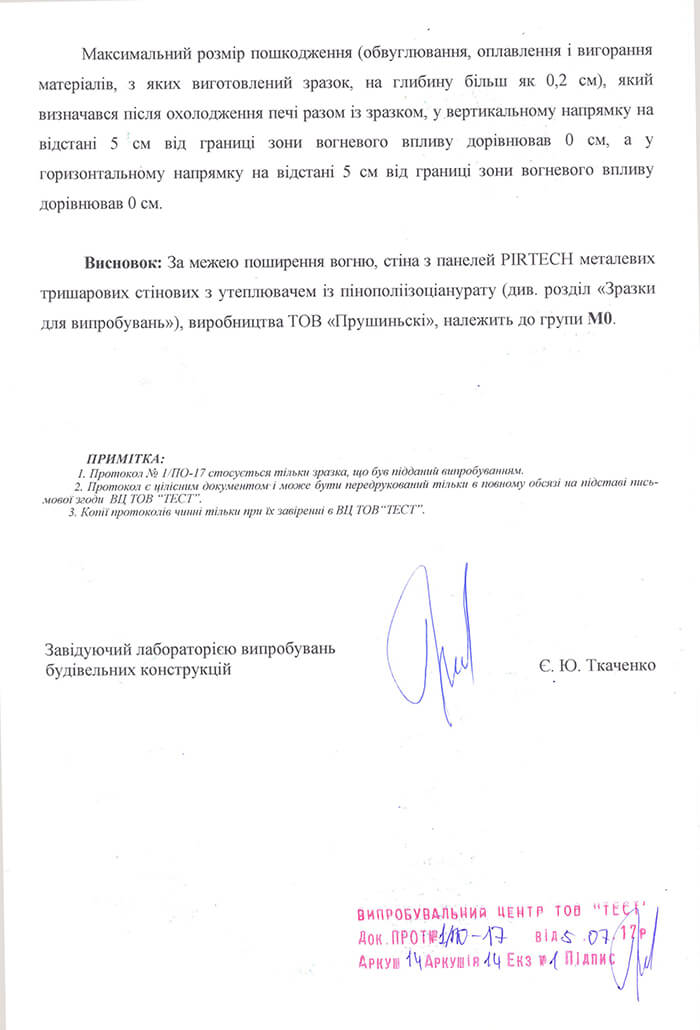

Протокол випробувань на розповсюдження вогню стінових сендвіч-панелей PIRTECH

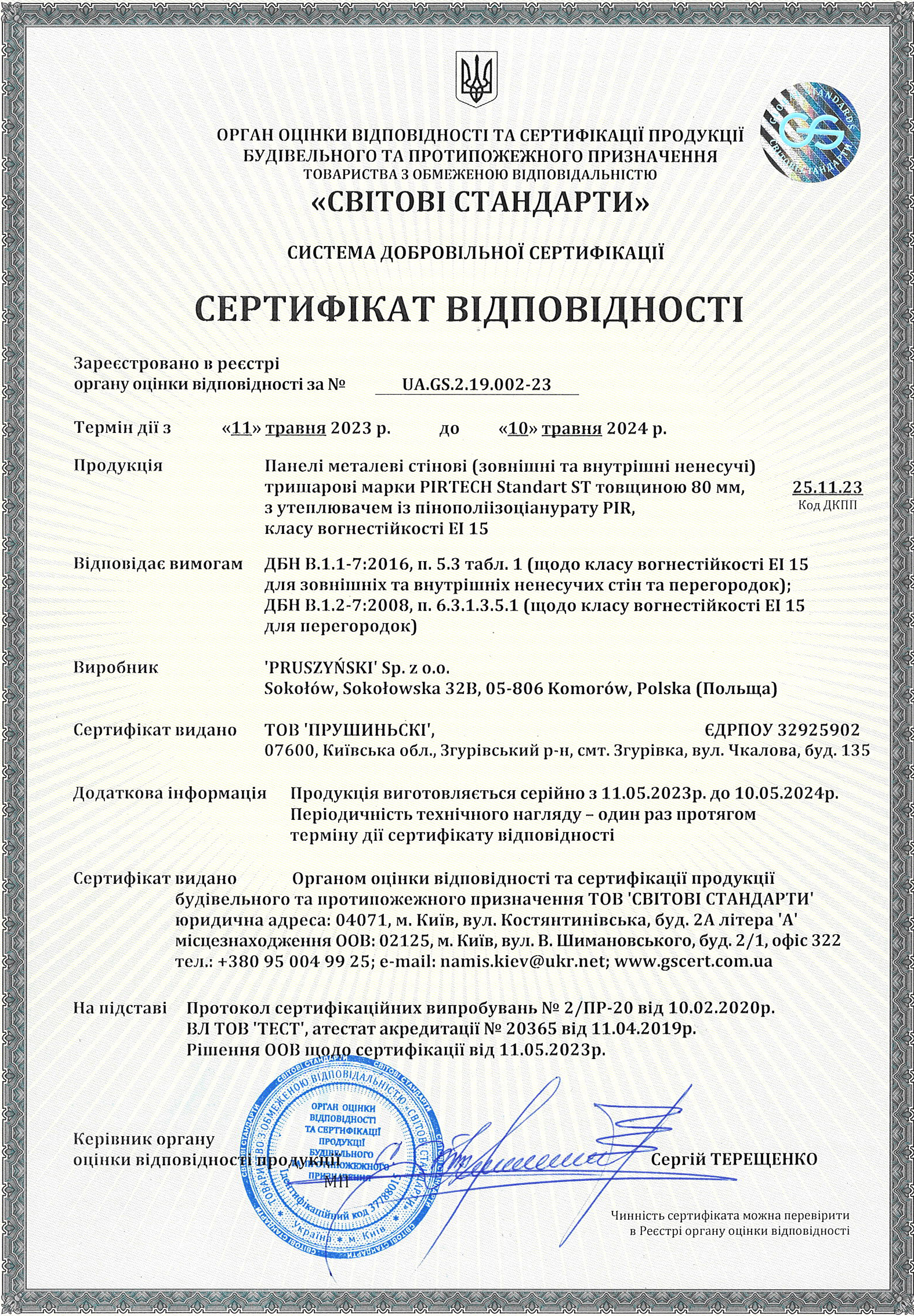

Сертифікат відповідності вимогам пожежної безпеки на сендвіч-панелі стінові PIRTECH Standart ST (товщина 80 мм)

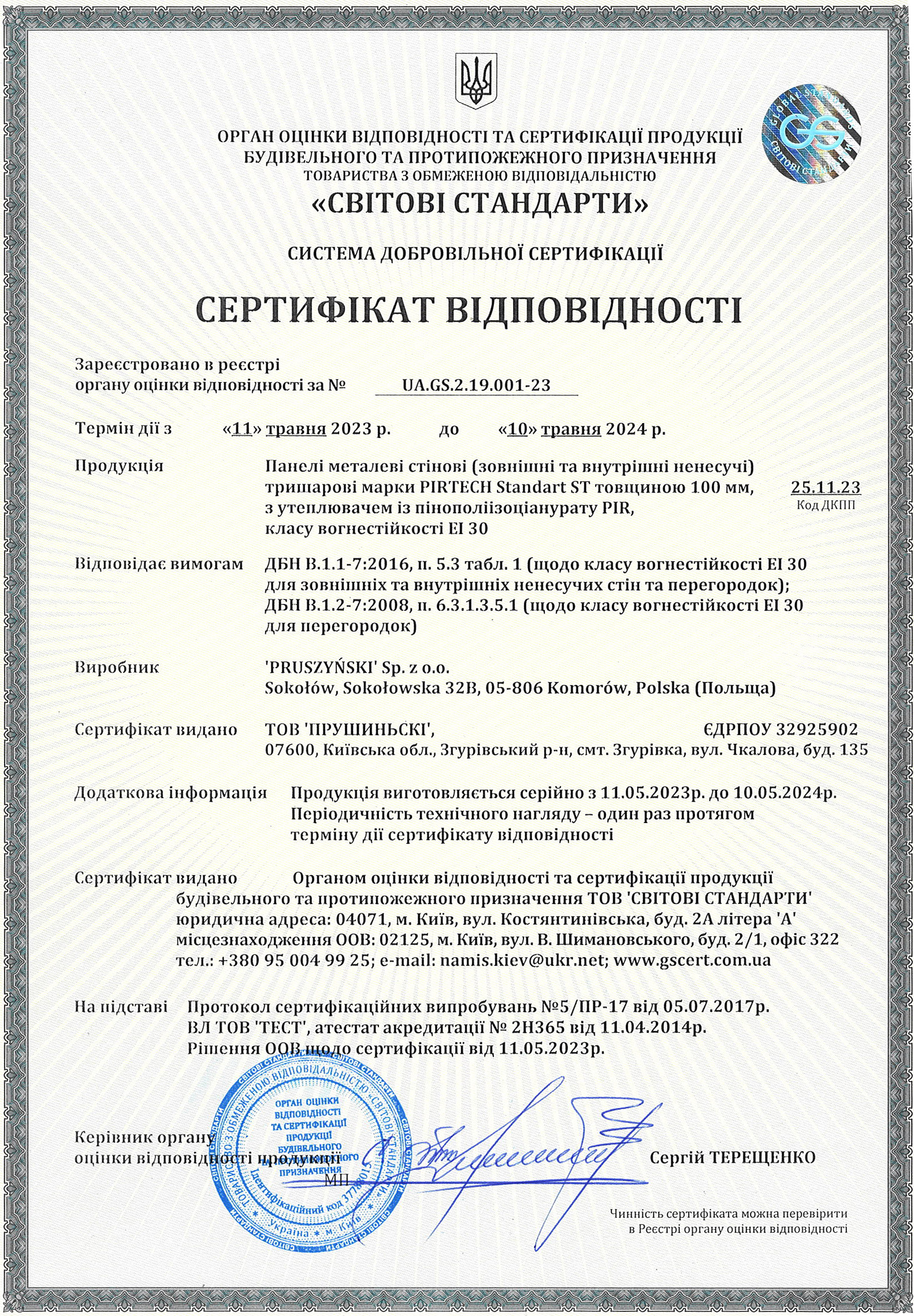

Сертифікат відповідності вимогам пожежної безпеки на сендвіч-панелі стінові PIRTECH Standart ST (товщина 100 мм)

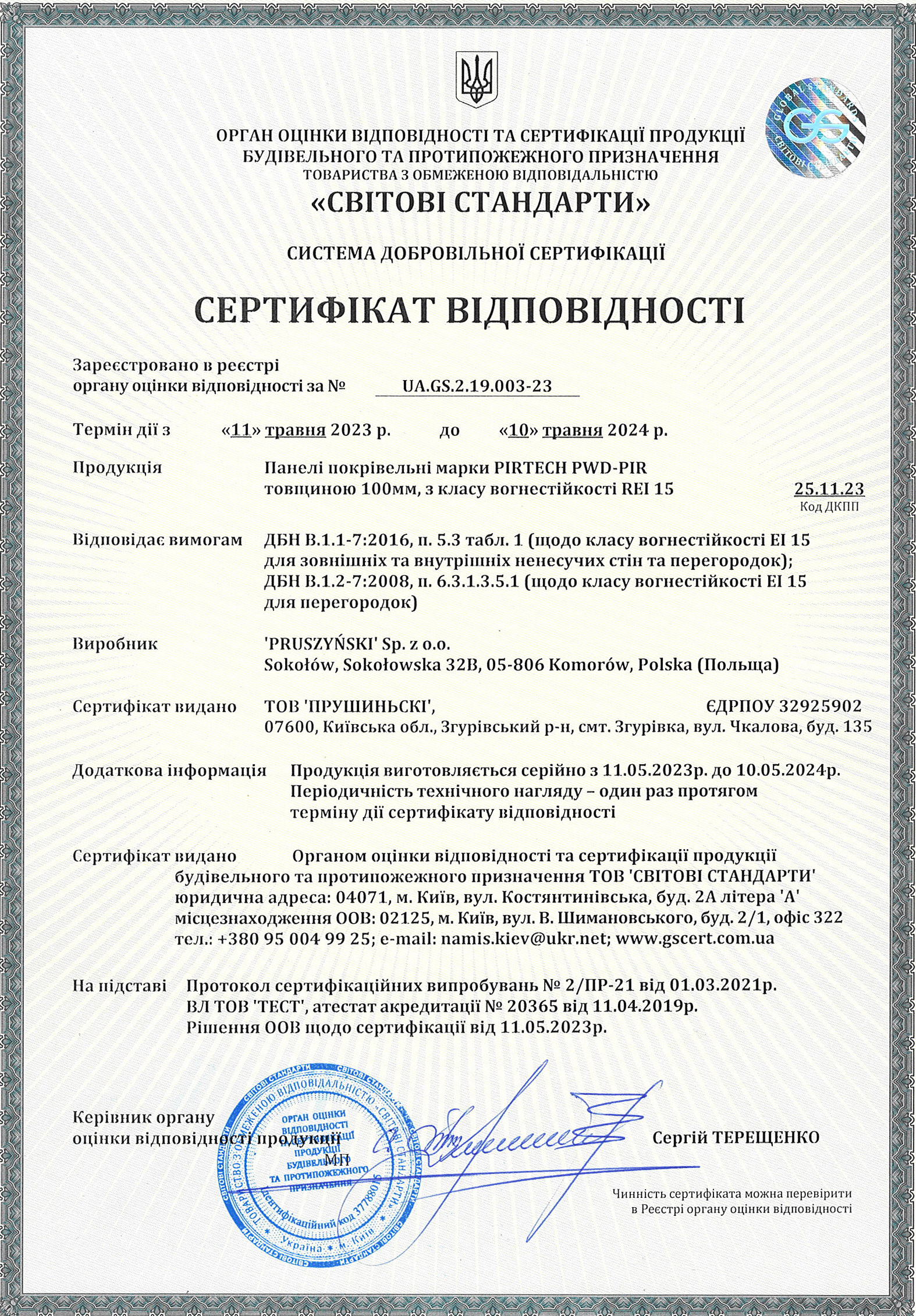

Сертифікат відповідності вимогам пожежної безпеки на сендвіч-панелі покрівельні PIRTECH PWD-PIR (товщина 100 мм)
