Після успішної реалізації «Офісного центру» замовник і ГІП звернулися в нашу компанію з об’єктом, який був продовженням будівництва комплексу (2-а черга будівництва), а саме — «Фізкультурно-оздоровчий центр по вул. Інститутська” в с. Гатне, Києво-Святошинський р-н, Київська обл.
Рис. 1. Проект фізкультурно–оздоровчого центру в с. Гатне (2-а черга будівництва)
Головний інженер ТОВ «Мегатехнологія» Владислав Шах визначив завдання для інженерів нашої компанії — підбір оптимального перетину холоднокатаних оцинкованих Z–профілів як покрівельних прогонів. Покрівля «тепла» із застосуванням сендвіч-панелей заводського виготовлення. Складність у підборі перетину Z–профілю полягала в такому:
1. Різний проліт між балками покриття.

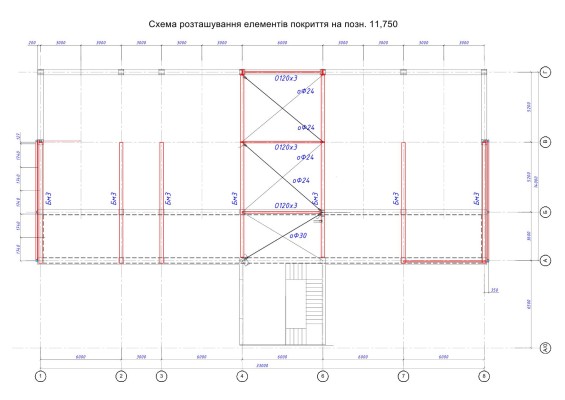

Рис. 2. Схема розташування елементів покриття
2. Різна довжина скатів.

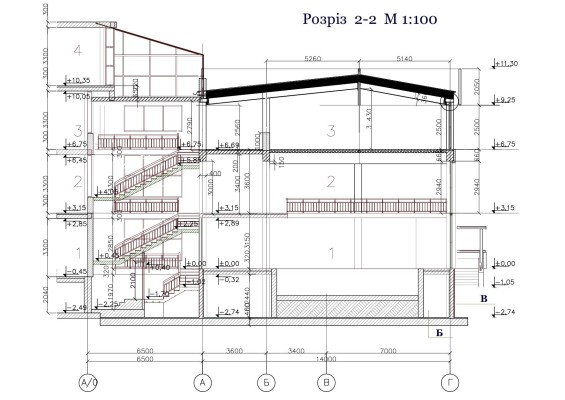

Рис. 3. Розріз ангара
3. Різна навантаження на покрівлю («сніговий мішок» біля прибудованого будівлі та біля парапетів).

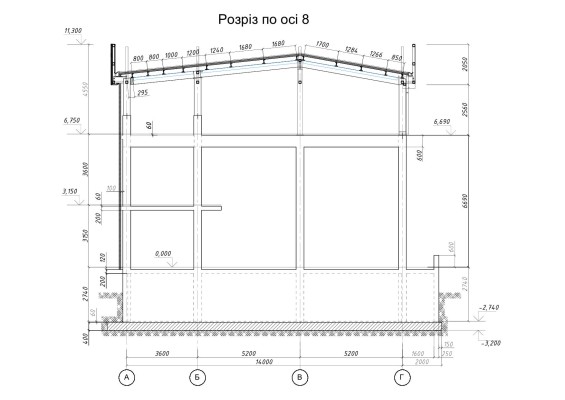

Рис. 4. Розріз
У зв’язку з тим, що прольоти різні, навантаження на покрівлю теж різна, було опрацьовано 2 варіанти: 1) з кроком прогонів згідно з проектом (1680 мм); 2) зі змінним кроком прогонів залежно від навантаження. У варіанті №1 був підібраний оптимальний прогін Z200х68 / 60 товщиною 2,0; 2,5 і 3,0, відповідно до навантажень в «снігових мішках».

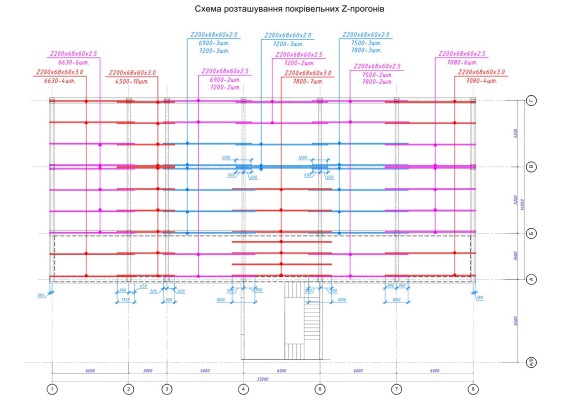

Рис. 5. Схема розташування прогонів покриття (варіант №1)
Цей варіант по причині великої кількості позицій прогонів з однаковою довжиною, але різною товщиною, був визначений як нераціональний, оскільки міг би викликати проблеми при будівництві ангара (Z-профілі можуть змонтувати не на своє місце, незважаючи на маркування на кожному прогоні). У варіанті №2 було опрацьовано рішення з використанням прогону однієї товщини. Це дозволило зменшити кількість позицій Z-профілів і прибрати людський фактор під час монтажу, про який згадувалося вище. Для забезпечення сприйняття необхідного розрахункового навантаження необхідно було застосувати при будівництві ангара Z-профілі з різним кроком (Рис. 6).

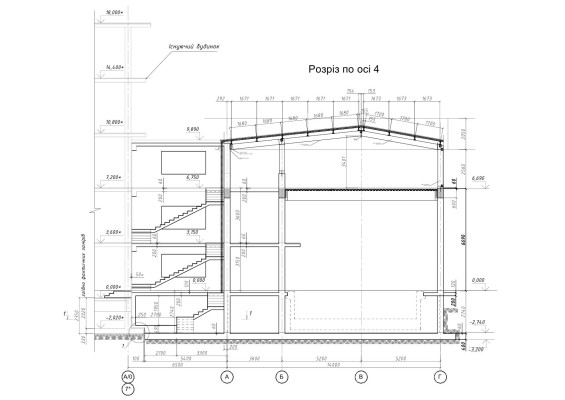

Рис. 6. Розріз (варіант №2)

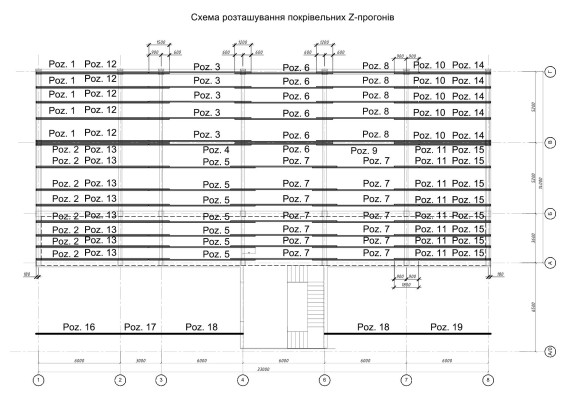

Рис. 7. Схема розташування прогонів покриття (варіант №2)
Даний варіант схвалений і узгоджений з ГІП, і надалі був підписаний договір на поставку тонкостінних оцинкованих Z–профілів. Інженерним відділом були розроблені креслення КМД на покрівельні прогони з тонкостінних оцинкованих Z–профілів, за якими були проведені покрівельні прогони. Креслення були передані головному інженеру ТОВ «Мегатехнологія» »у форматі dwg.

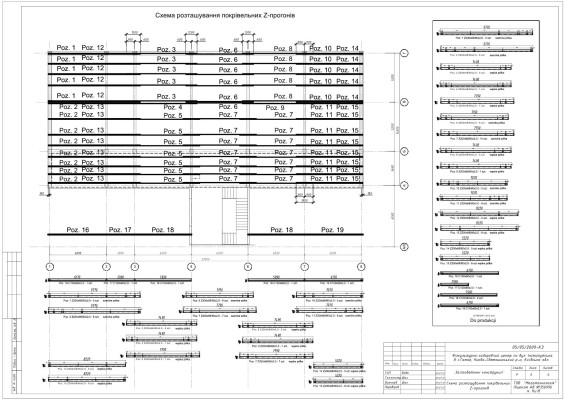

Рис. 8. КМД оцинкованих тонкостінних Z–профілів
У процесі реалізації даного об’єкта фахівцями нашої компанії враховувалися вимоги та побажання ГІПа, замовника і монтажної організації, що дозволило знизити вартість проекту і максимально скоротити час на реалізацію даного об’єкта. На даний момент «Фізкультурно-оздоровчий центр» знаходиться в стадії монтажу.
