Шановні партнери! Компанія «Прушиньскі» провела ряд натурних випробувань несучої здатності несучих профнастилів, вироблених нашими заводами, а саме Т57, Т92, Т150 і Т160. Випробування проводилися спільно з «Полтавським Національним технічним університетом імені Ю. Кондратюка. Науково-дослідний сектор», який має відповідні сертифікати і ліцензії на проведення цього виду робіт.

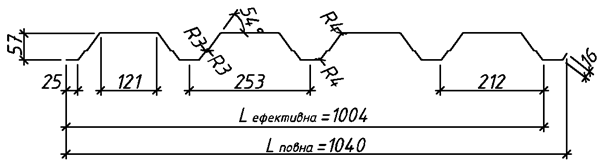

Профнастил Т57

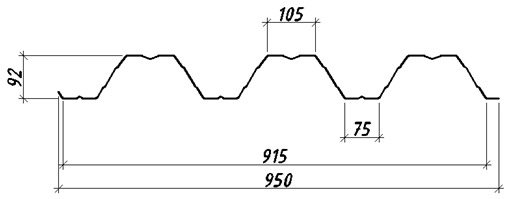

Профнастил Т92

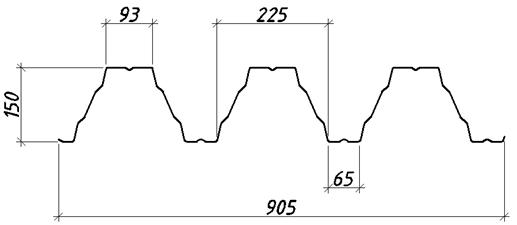

Профнастил Т150

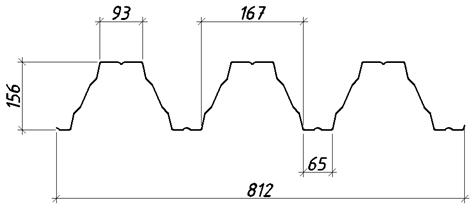

Профнастил Т160

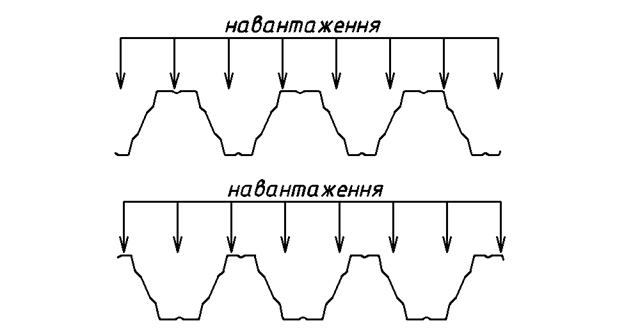

У процесі випробувань були зафіксовані дані по несучій здатності профнастилів при прогинах рівних L / 300, L / 200 і L / 150, а також граничну несучу здатність (зразки доводилися до безповоротної деформації). Ці випробування дають інформацію про фактичну несучу здатність зазначених профнастилів. Випробовувалася несуча здатність профнастилів на рівномірно–розподілене навантаження, прикладене вертикально при різному розташуванні широких і вузьких полиць (Позитив, Негатив).

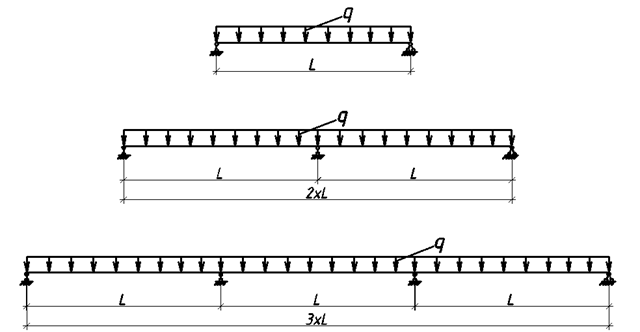

При випробуванні несучої здатності профнастилів застосовувалися різні товщини металу від 0,63 мм до 0,88 мм в різних схемах опирання (1-но, 2-х 3-х пролітної схеми).

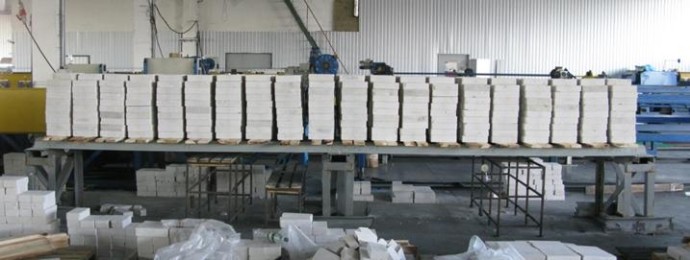

Рівномірно–розподілене навантаження прикладається до верхніх полиць профнастилу через дерев’яні бруски, на які укладається силікатна цегла.
В результаті проведених випробувань “Полтавським Національним технічним університетом” були складені “Технічні звіти» і «Протоколи». Фактична несуча здатність профнастилів Т92, Т150, Т160 перевищує дані, надані нами в «Таблицях навантажень» на 10-25% (так як в зазначеному каталозі подана інформація щодо несучої здатності профнастилів, отримана розрахунковим методом). Відео випробування профнастилу на прикладі Т150 товщиною 0,75 мм за 2-х пролітної схемою:
Випробування профнастилів з посиленням на опорах – накладки, перенахлёст Крім стандартних схем спирання профнастилов, компанія “Прушиньскі» провела випробування профілів з підсилюючими накладками на середніх опорах (Рис.1). Таке посилення дає можливість збільшити несучу здатність профнастилу. В результаті випробувань, були отримані дані по несучій здатності профнастилів, які перевищують показники 2-х пролітної схеми на 22 -42%. Відео випробування профнастилу з накладкою (на прикладі Т150 0,75 мм):

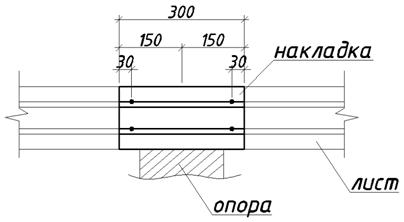

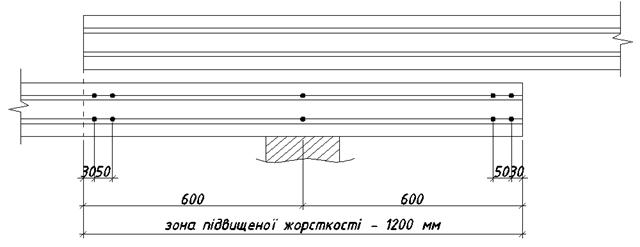

Рисунок 1. Схема установки підсилює накладки на середній опорі. Також був проведений експеримент по збільшенню несучої здатності профлиста за рахунок напуску листів на опорі в розмірі 10% від прольоту (Рис.2).
Рисунок 2. Схема напуску на середній опорі. Результатом випробувань стало підвищення несучої здатності профнастилу, на 70% по відношенню до 2-х пролітної схемою спирання листів. Відео випробування профнастилу з напуском (на прикладі Т150 0,75):

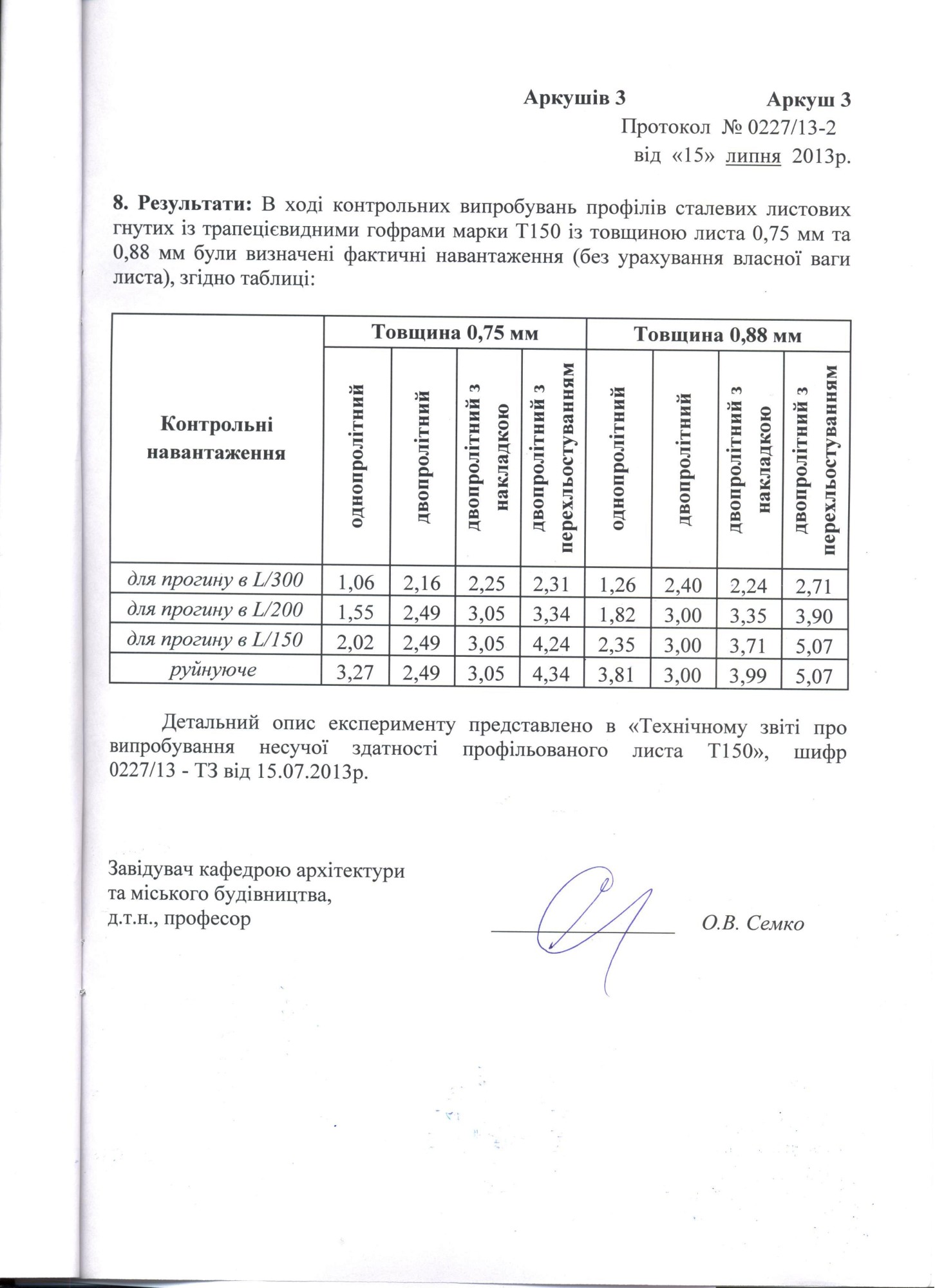

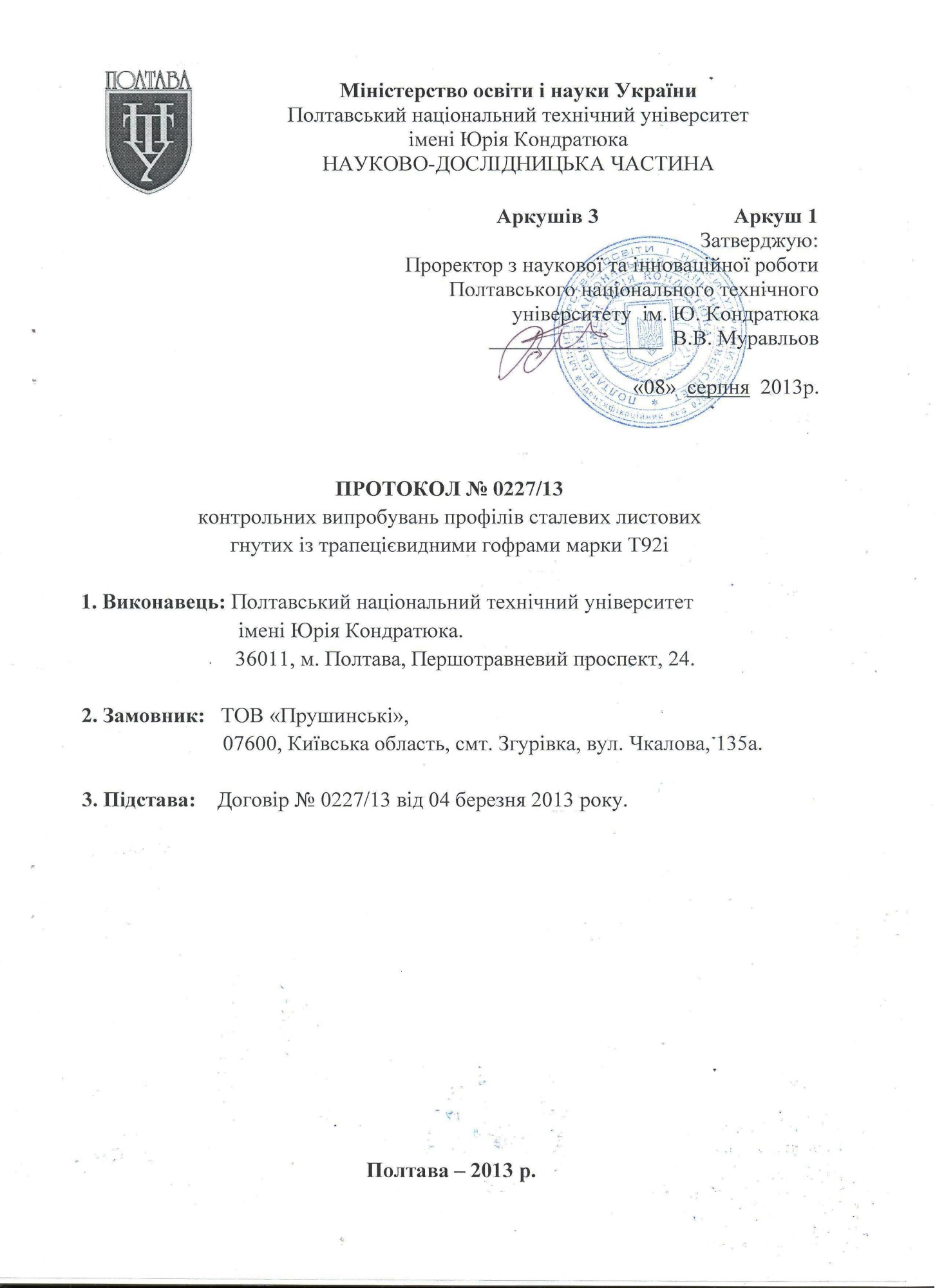

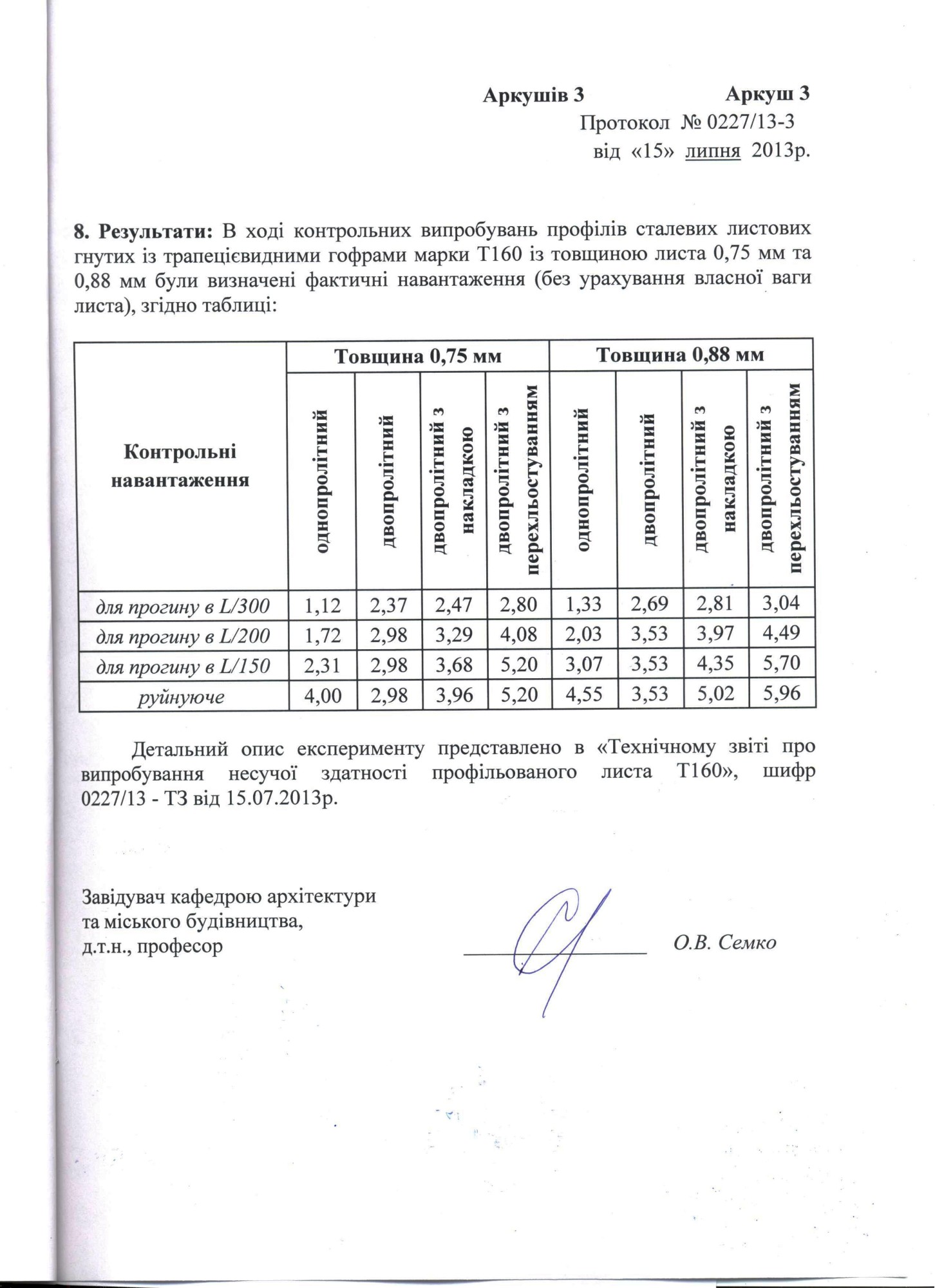

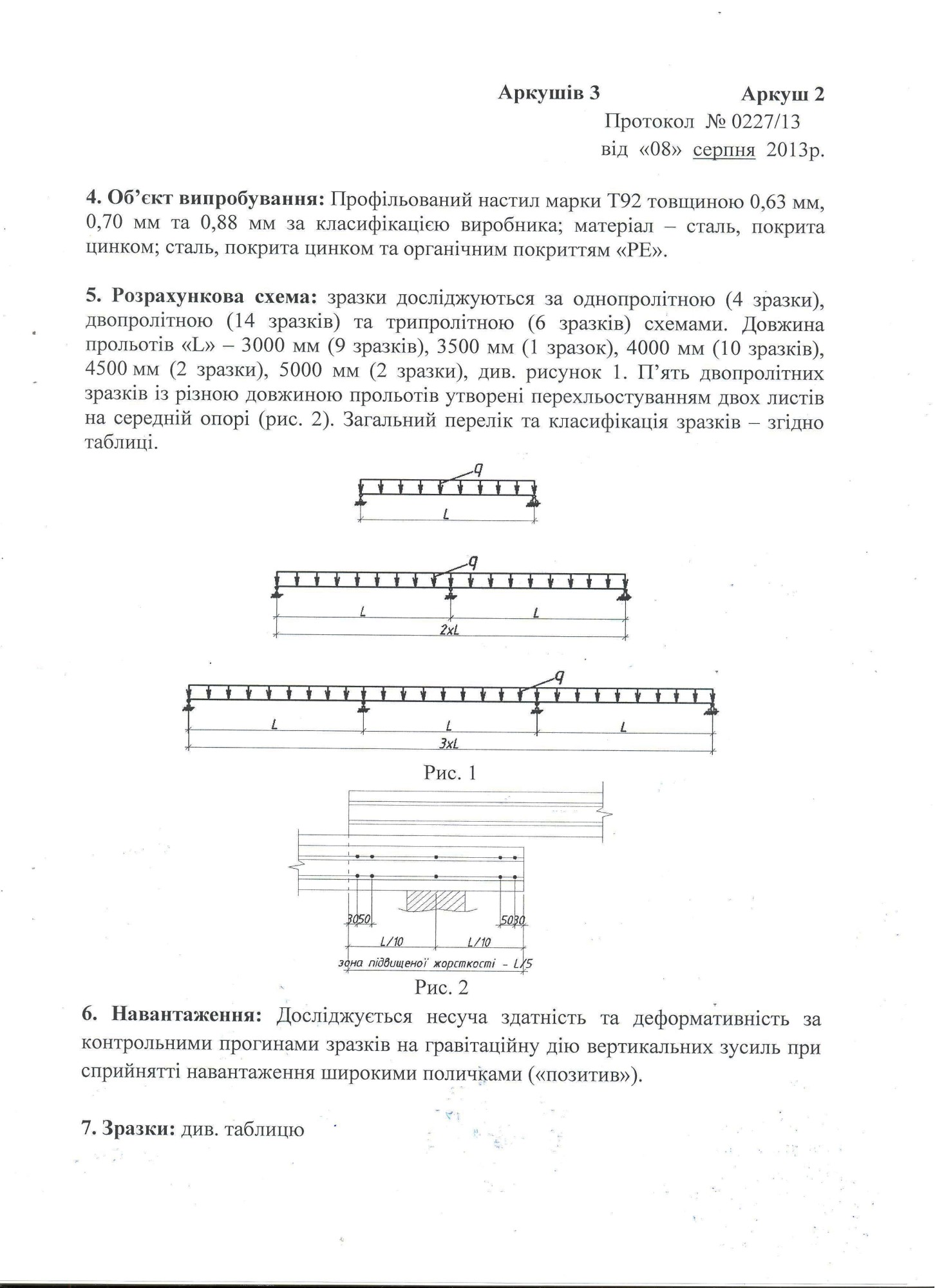

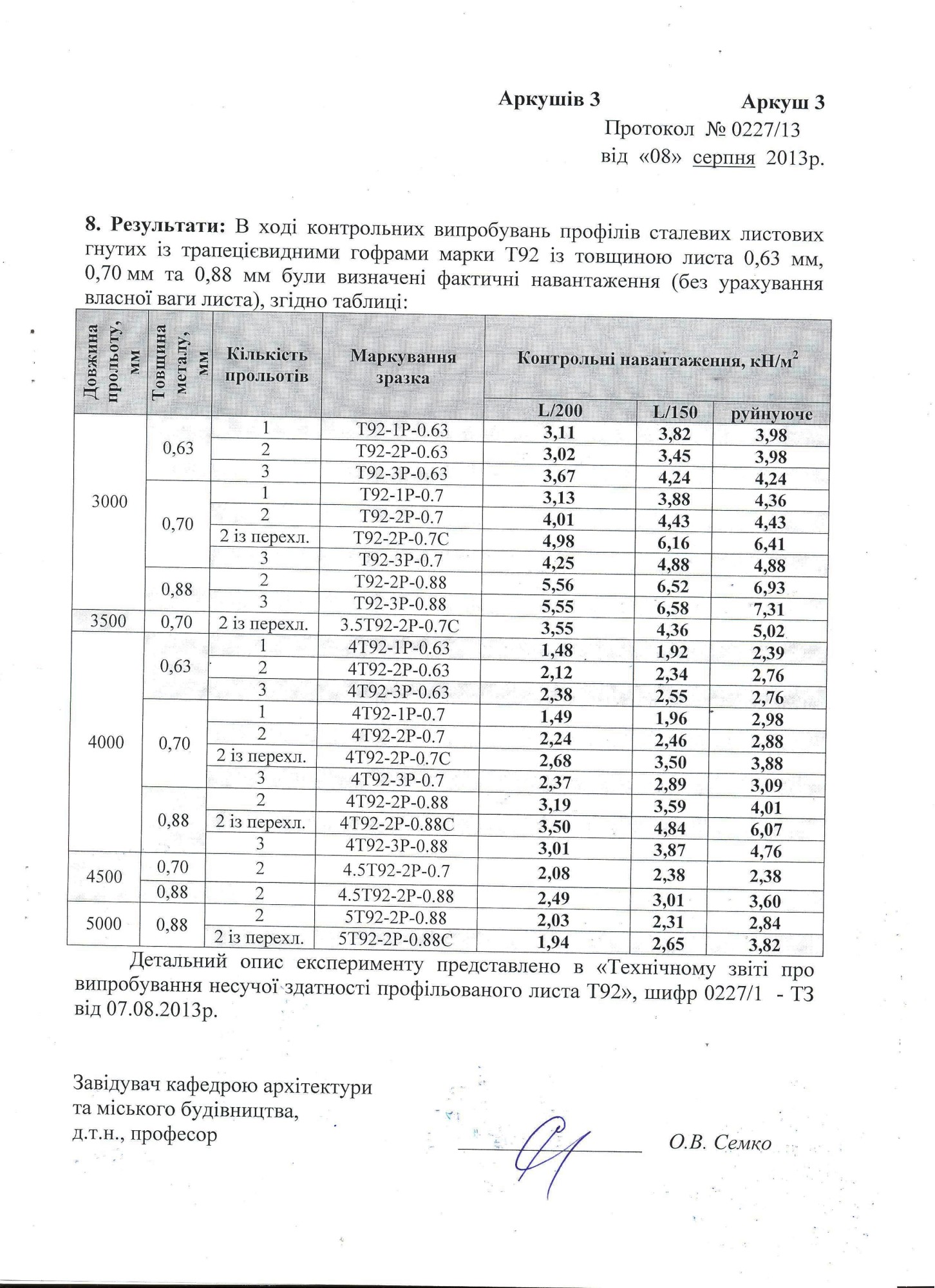

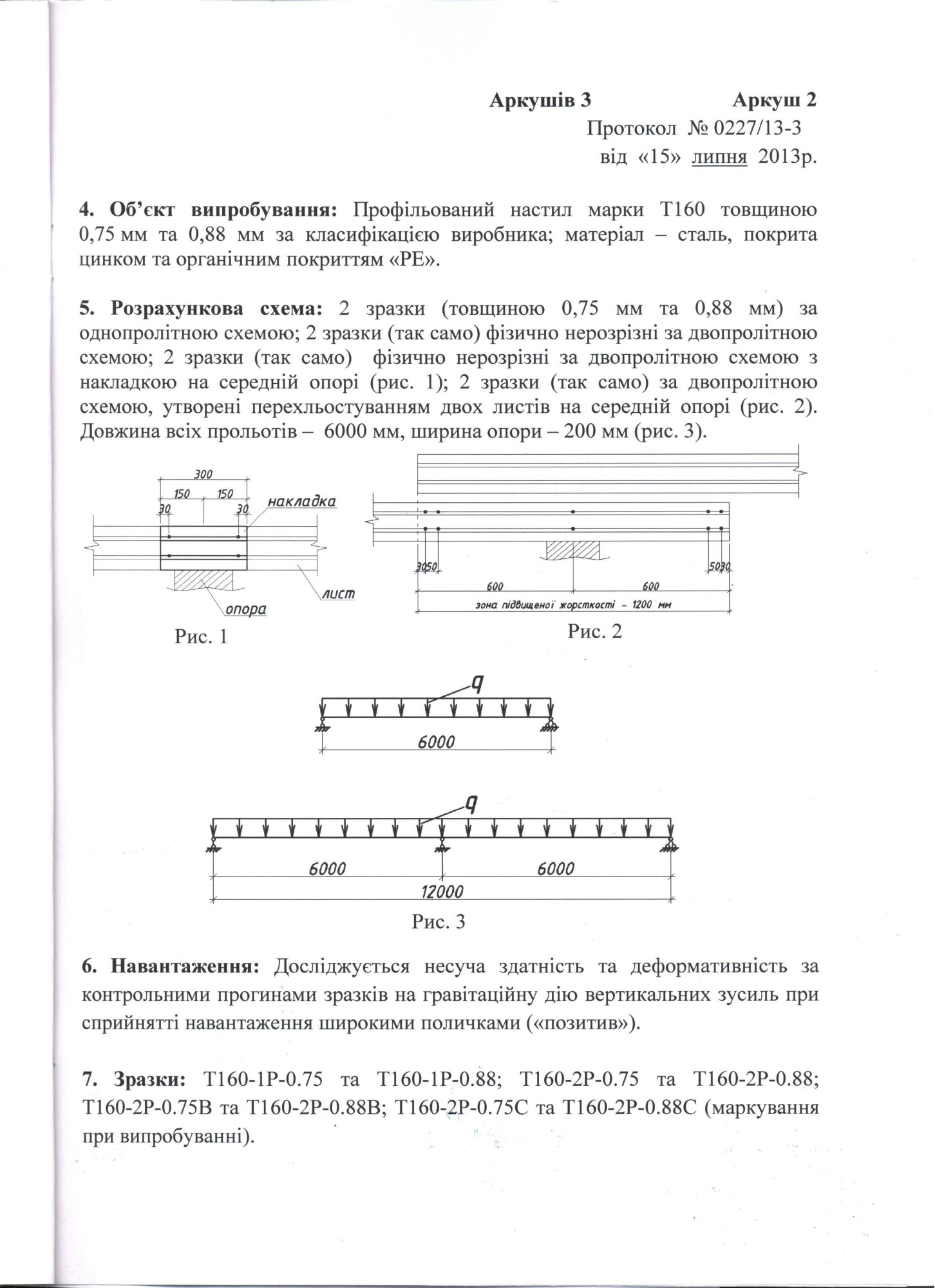

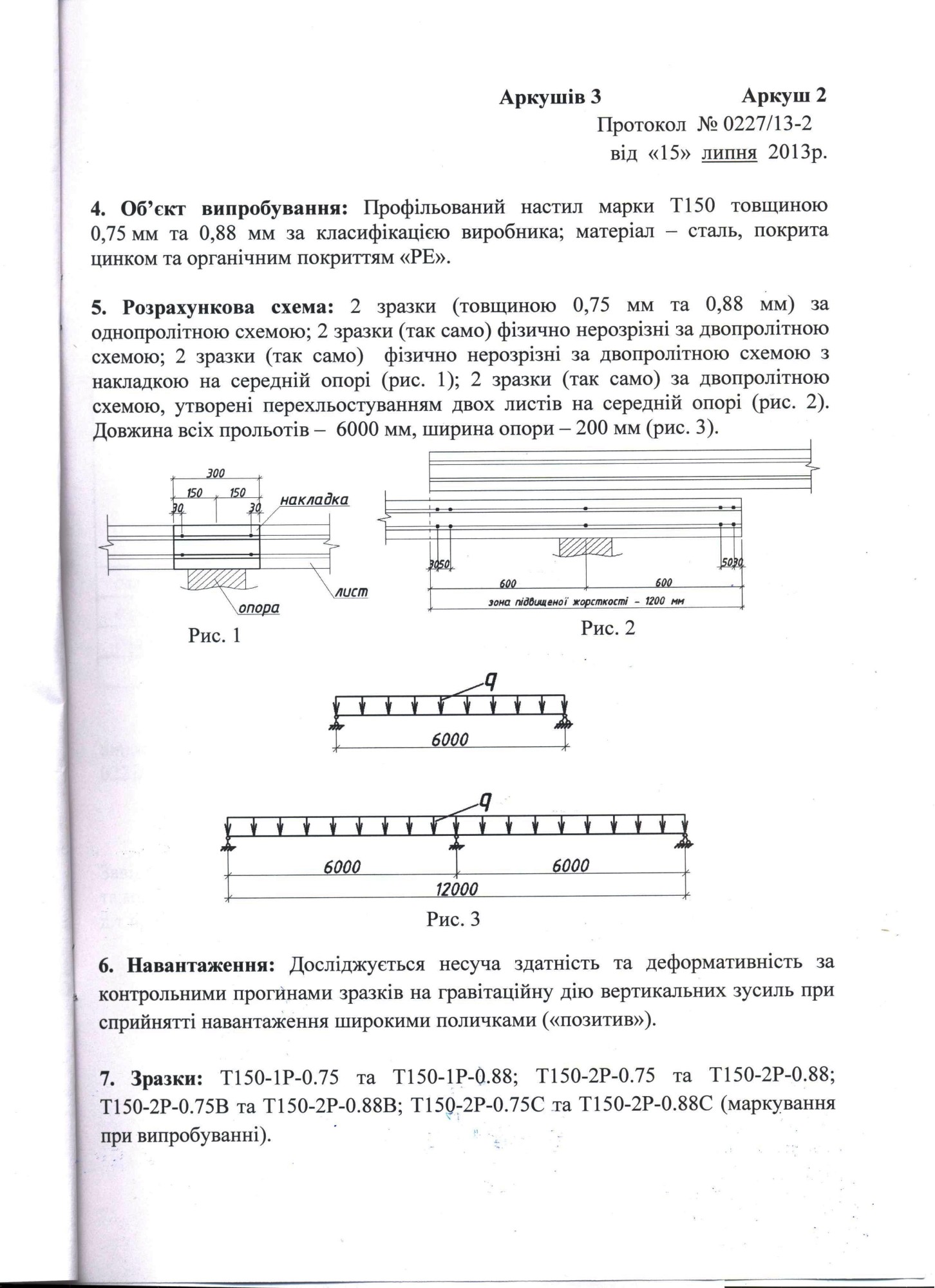

Більш детально з результатами випробувань ви можете ознайомитися в «Протоколах випробувань»:
