Динамічний блок: переріз касетонів

Фасадні касетони — декоративний елемент фасаду, який використовується, як при новому будівництві, так і реконструкції (оздобленні існуючих будівель). Компанія «Прушиньскі» виробляє касетони 2-х типів: з відкритим (касетон Т1) і закритим (касетон К1 і К2) стиком.

У кінці повідомлення, за посиланням, можна скачати динамічний блок AutoCAD – переріз касетонів (фасадних металевих касет).

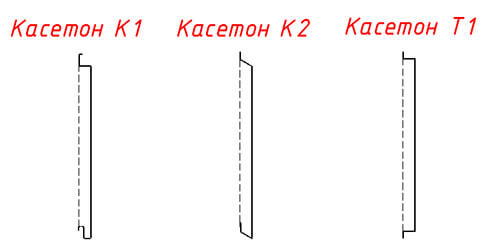

Рис. 1

Блок містить такі ручки:

Рис. 2


• ручка розтягування замка – за допомогою ручки можна змінювати розмір стику у касетонів (для касетонів К1 і К2 – від 0 до 30 мм; для касетонів Т1 – від 20 до 60 мм);



• ручка розтягування дзеркала – за допомогою ручки можна змінювати розмір дзеркала касетонів;



• ручка розтягування глибини – з допомогою ручки можна змінювати розмір глибини касетонів (для касетонів К1 і К2 – від 35 до 60 мм; для касетонів Т1 – від 20 до 60 мм);



• ручка віддзеркалювання – за допомогою ручки можна отримати дзеркальне відображення блоку;



• ручка переміщення – за допомогою ручки можна змінювати положення блоку на кресленні.

У файлі з блоками також присутні креслення касетонів і їхні параметри.

Завантажити динамічний блок – переріз касетонів можна тут.
