Холоднокатаний С-профіль – це профіль ЛСТК, який є основним для проектування і будівництва швидкомонтованих будівель. Профілі ЛСТК виробляються методом холодного прокату на спеціальній автоматизованій лінії.
Для прискорення роботи щодо створення та оформлення креслень пропонуємо скачати динамічний блок – переріз С-профілю.
Рис. 1

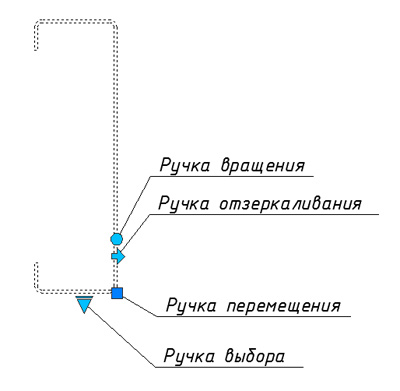

Блок містить такі ручки:
Рис. 2

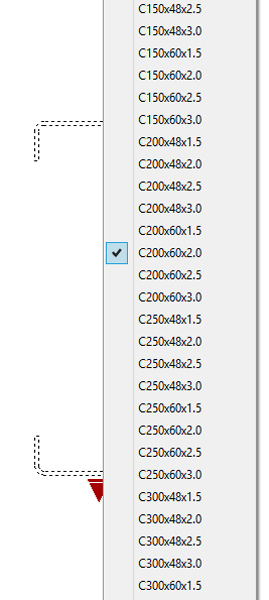

- ручка вибору – здійснюється вибір стандартного перерізу С-профілю (висота профілю (100; 150; 200; 250; 300; 350; 400), розміри полиць (48; 60; 75), товщина перерізу (1,5; 2,0; 2,5; 3,0), розмір загинів);
Рис.3
- ручка обертання – здійснюється поворот блоку на кресленні;
- ручка віддзеркалювання – створення дзеркального відображення блоку (перерізу С-профілю) на кресленні;
- ручка переміщення – здійснюється переміщення блоку на кресленні.
Цей блок допоможе прискорити процес оформлення креслень (вузлів, розрізів).
Звертаємо також увагу на те, що компанія «Прушиньскі» має можливість виробляти С-профілі висотою, кратною 10 мм.
Завантажити динамічний блок – переріз C–профілю можна тут.
