Бібліотека містить сортамент типових гнутих оцинкованих Z–профілів, вироблених компанією «Прушиньскі».
Гнутий Z-профіль найбільш часто використовується в набірній покрівлі, як дистанційний прогін. Вставляючи готовий перетин Z-профілю на креслення, Ви оптимізуєте і прискорите роботу щодо виконання та оформлення креслень. Ця бібліотека буде корисною інженерам і архітекторам, які працюють в додатку СПДС GraphiCS (або nanoCAD СПДС).
Рис. 1

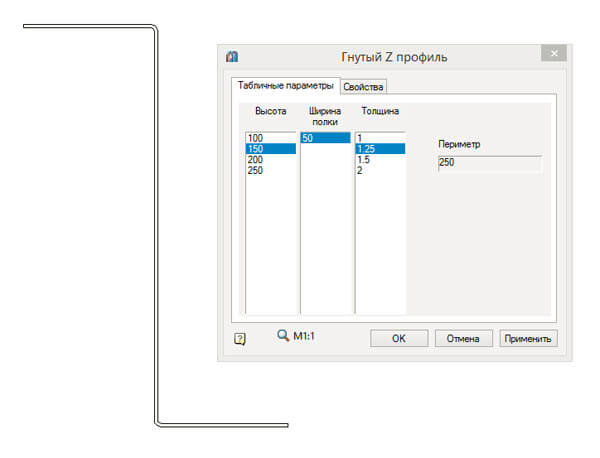

При вставці деталі з бібліотеки деталей СПДС GraphiCS з’явиться вікно вибору параметрів:
Рис. 2

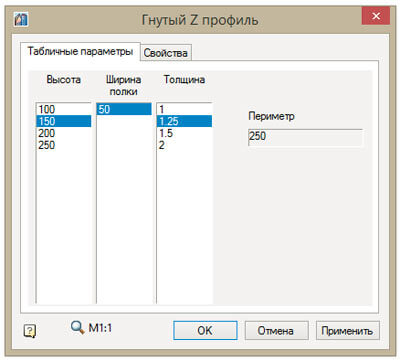

- висота перерізу (100; 150; 200; 250 мм);
- ширина полок (50 мм);
- товщина стінки (1,0; 1,25; 1,5; 2,0 мм);
- периметр перерізу.

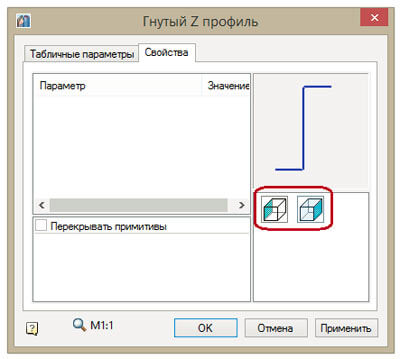

На вкладці Властивості доступна можливість вибору розташування деталі:
Рис.3

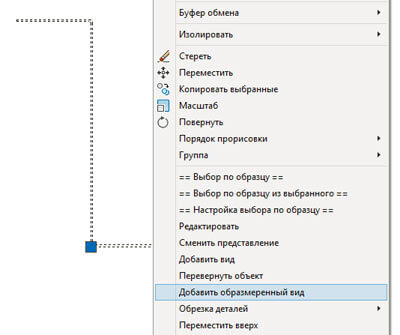

Реалізовано можливість отримання обміряного перетину (перетин Z-профілю з розмірами). Для цього необхідно:
– виділити деталь на кресленні;
– клікнути по ній правою кнопкою миші;
– вибрати з контекстного меню пункт «Додати обміряний вигляд»;

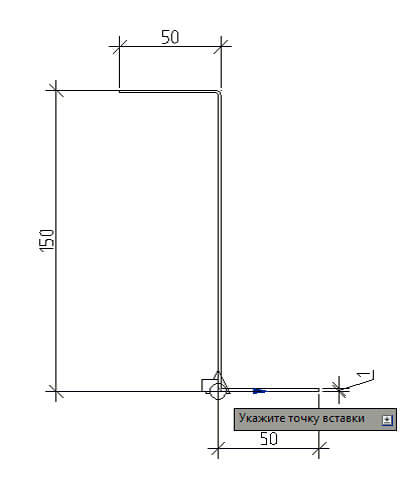

Рис. 4
- вказати точку вставки на кресленні.
Рис. 5
Щоб встановити собі дану бібліотеку необхідно завантажити її і імпортувати в базу стандартних деталей СПДС GraphiCS (або nanoCAD СПДС).
