Бібліотека містить рекомендовані опорні столики під оцинковані Z та С–профілі, вироблених компанією «Прушиньскі», розміри яких вказані у «Таблицях навантажень профілів Z і С».

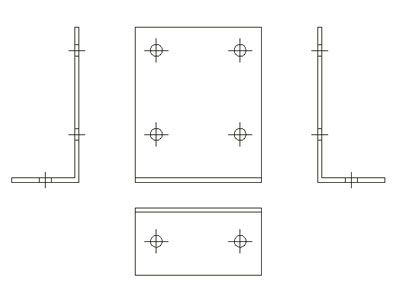

Ця бібліотека буде корисною інженерам і архітекторам, які працюють в додатку СПДС GraphiCS (або nanoCAD СПДС). Ви зможете вставити готові креслення опорного столика, вибравши необхідні параметри з бібліотеки деталей.
Рис. 1

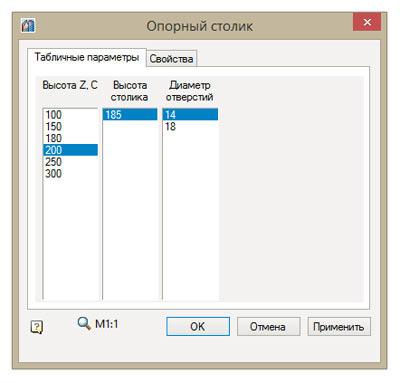

При вставці деталі з бібліотеки деталей СПДС GraphiCS з’явиться вікно вибору параметрів:
Рис. 2
- висота Z, С-профілю (від 100 до 300 мм);
- висота столика (стандартна, залежить від висоти Z- або С-профілю);
- діаметр отворів 14 і 18 мм (під болт М12 і М16).
На вкладці Властивості доступна можливість вибору розташування деталі:
Рис. 3
- товщина опорного столика (в поле доступна можливість ввести своє значення товщини);
- «галочка» Отвори внизу столика – показати / приховати відповідає за відображення отворів на нижній частині столика (якщо кріплення столика до несучої конструкції на зварному з’єднанні, тоді відключаємо отвори);
- «галочка» Осі-показати / приховати відповідає за відображення осей отворів;
- вибір виду (вид спереду, вид зверху, вид зліва, вид праворуч);
- «галочка» Перекривати примітиви дозволяє приховувати окремі елементи графіки, що знаходяться за об’єктом.

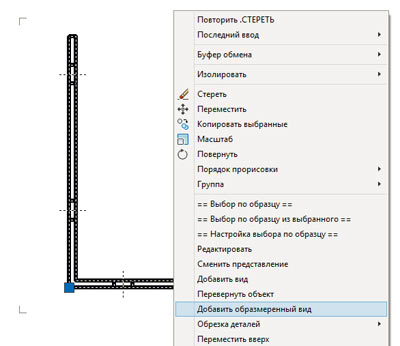

Реалізовано можливість отримання образмеренного перетину (креслення опорного столика з розмірами). Для цього необхідно:
- виділити деталь на кресленні;
- клікнути по ній правою кнопкою миші;
- вибрати з контекстного меню пункт «Додати вигляд з вимірами»;
Рис. 4

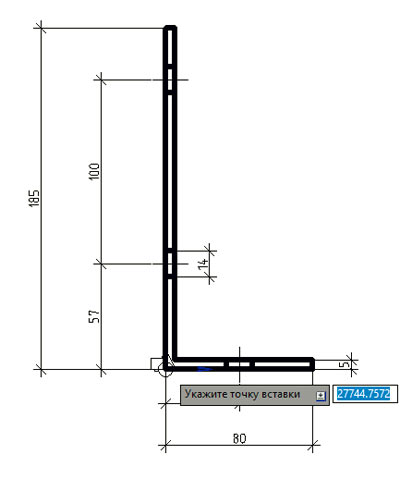

- вказати точку вставки на кресленні.
Рис. 5
Щоб встановити собі дану бібліотеку необхідно завантажити її і імпортувати в базу стандартних деталей СПДС GraphiCS (або nanoCAD СПДС).
