Внутрішня стінова касета (ВСК) застосовується в каркасному будівництві і є несучим елементом набірної сендвіч–панелі. Стінова касета може перекривати прольоти до 9 метрів.
У цьому розділі можна скачати динамічний блок AutoCAD – переріз стінової касети.

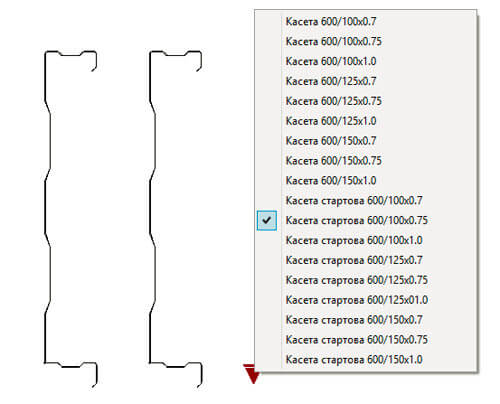

Рис. 1
Блок містить такий тип, перетин і параметри ВСК:

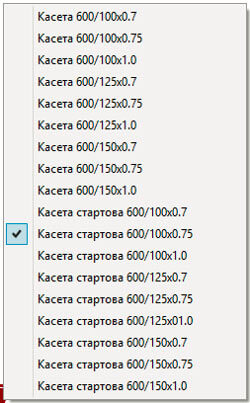

Рис. 2
• тип: звичайна і стартова (цокольна);
• глибина: 100, 125 і 150 (мм);
• товщина: 0,7; 0,75; 1,0 (мм).
Ручки динамічного блоку відповідають за параметри:

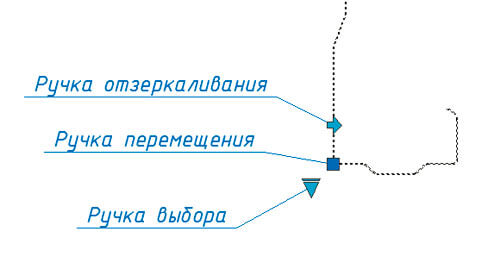

Рис. 3
• ручка вибору – відповідає за вибір типу і параметрів перерізу;
• ручка віддзеркалювання – відповідає за дзеркальний вигляд касети (вид зліва / вид праворуч);
• ручка переміщення – відповідає за переміщення блоку на кресленні.
Завантажити динамічний блок – переріз внутрішньої стінової касети (ВСК) можна тут.
