Бібліотека містить сортамент гнутих оцинкованих кутників, які виробляє компанія «Прушиньскі».
Вставляючи готовий перетин оцинкованих кутників на креслення, прискорите свою роботу щодо виконання та оформлення креслень. Ця бібліотека буде корисною інженерам і архітекторам, які працюють в додатку СПДС GraphiCS (або nanoCAD СПДС).
Рис. 1

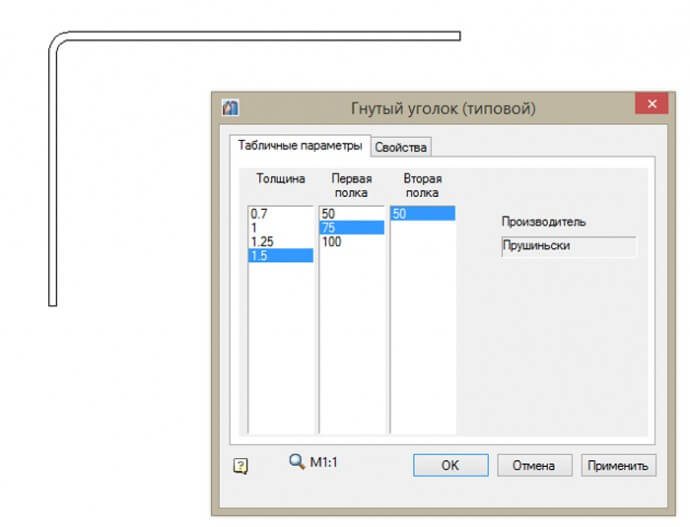

Вставляючи з бібліотеки деталей СПДС GraphiCS перетин кутника на креслення, з’явиться вікно вибору параметрів:
Рис. 2
- товщина (0,7; 1,0; 1,25; 1,5);
- ширина першої полиці ( 50; 75; 100);
- ширина другої полиці (50).

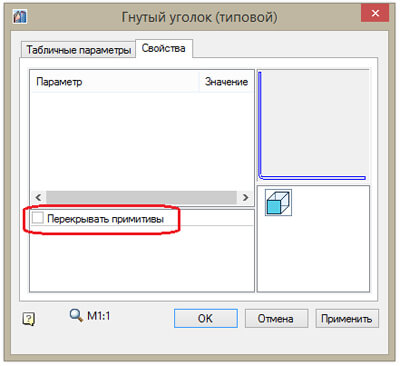

Для зручності роботи за замовчуванням відключена функція “Перекрывать примитивы”.
Рис. 3
Після вставки перерізу кутника на креслення стають доступні дві ручки редагування:
Рис. 4

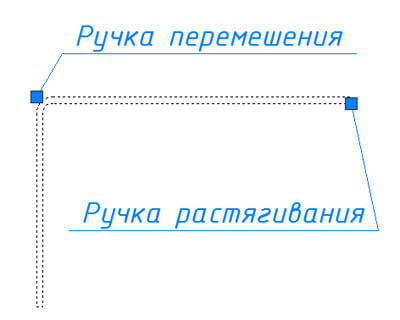

- ручка переміщення – для переміщення і перенесення об’єкта на кресленні;

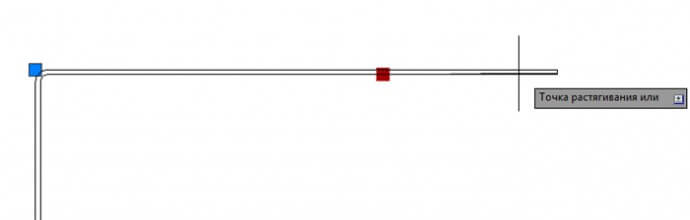

- ручка розтягування – для зміни товщини кутника (збільшення / зменшення).
Рис. 5

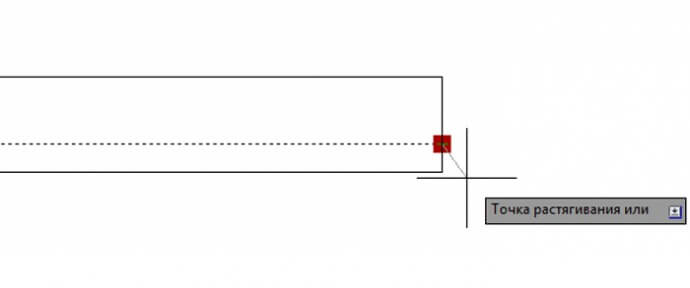

і зміни розміру полки кутника (подовження / зменшення).
Рис. 6
Щоб встановити собі бібліотеку гнутих оцинкованих кутників «Прушиньскі» необхідно завантажити її та імпортувати в базу стандартних деталей СПДС GraphiCS (або nanoCAD СПДС).
