Бібліотека містить сортамент PS-панелей, які виробляє компанія «Прушиньскі».
Ця бібліотека прискорить роботу щодо виконання та оформлення креслень користувачам, які працюють в додатку СПДС GraphiCS (або nanoCAD СПДC).

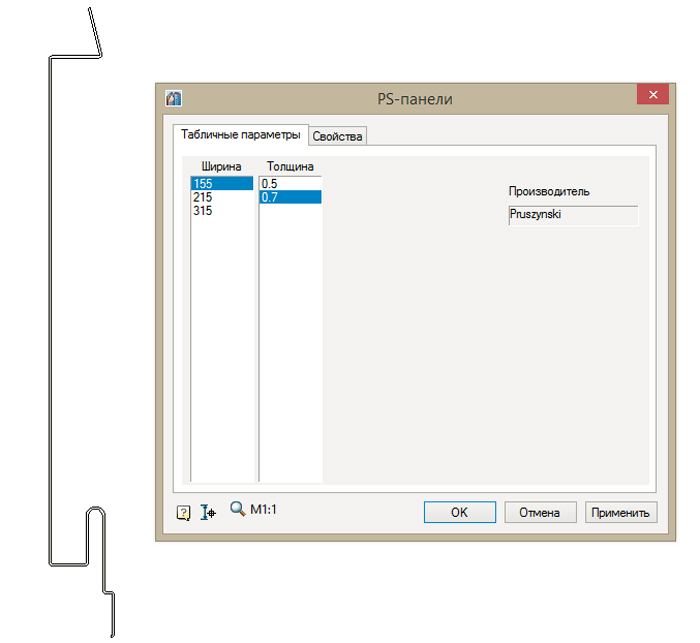

Рис. 1

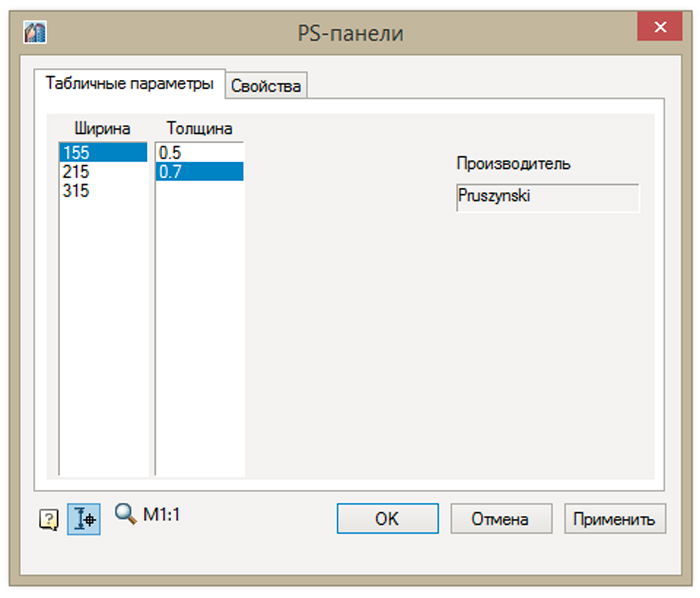

При вставці, з бібліотеки деталей СПДС GraphiCS, на креслення перетин ПС-панелі з’явиться вікно вибору параметрів:
– На закладці «Табличні параметри» деталь містить такі параметри:
Рис. 2
• ширина панелі (155, 215 і 315);
• товщина панелі (0,5 і 0,7 мм).
– На закладці «Властивості» доступно два види для вставки перетину ПС-панелі на креслення:
Рис. 3
• вид зліва;
• вид справа.

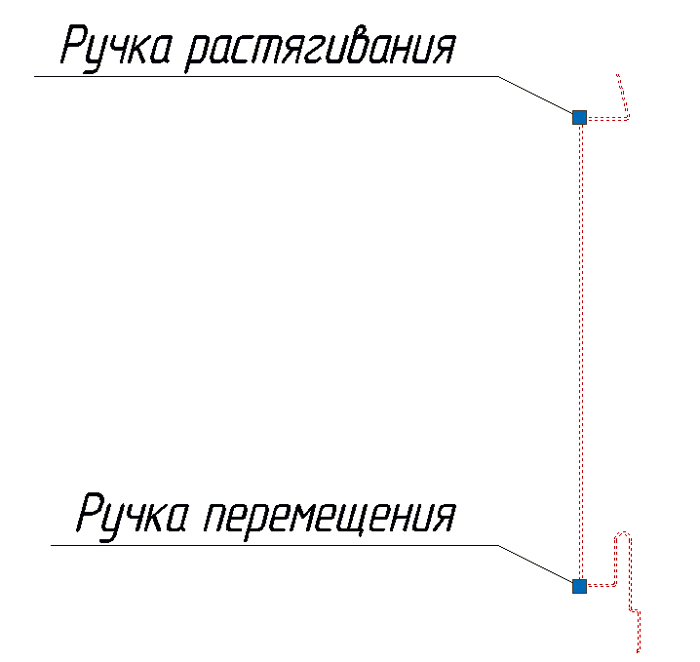

Після вставки перетину на креслення доступно дві ручки редагування:
Рис. 4
• ручка розтягування, за допомогою якої збільшується / зменшується ширина перетину панелі;
• ручка переміщення, за допомогою якої можна переміщати перетину панелі на кресленні.
Для того, щоб користуватися цією бібліотекою Вам всього лише необхідно завантажити її та імпортувати в базу стандартних деталей СПДС GraphiCS (или nanoCAD СПДС).
Лінк на закачування файлу Ps-paneli-biblioteka.zip
